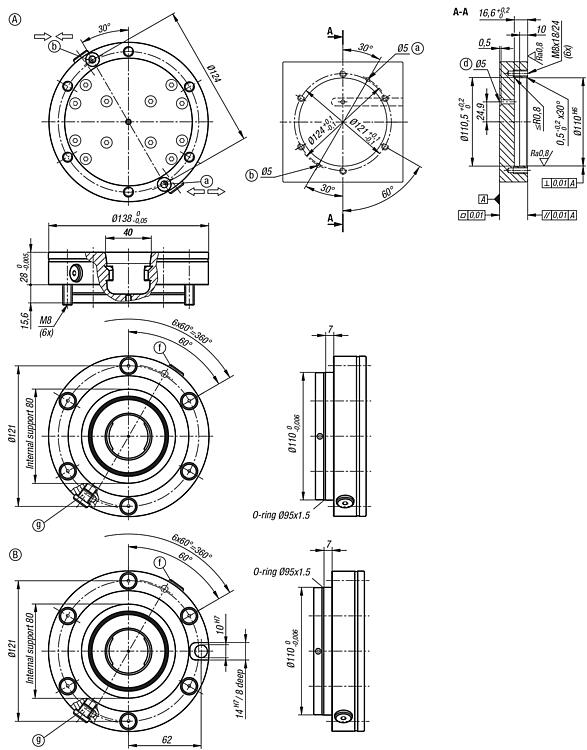

2D
3D

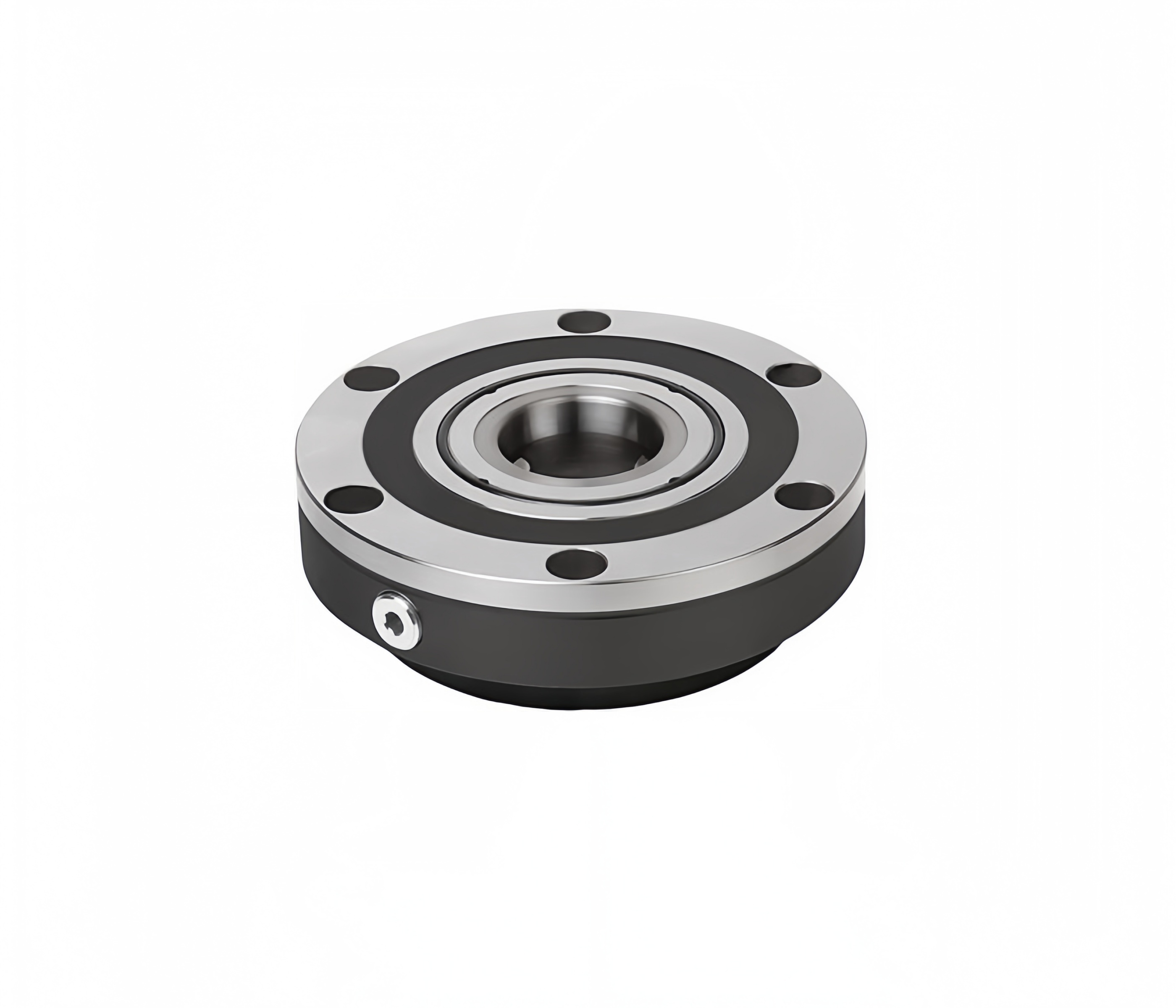

夹紧模块 K1003

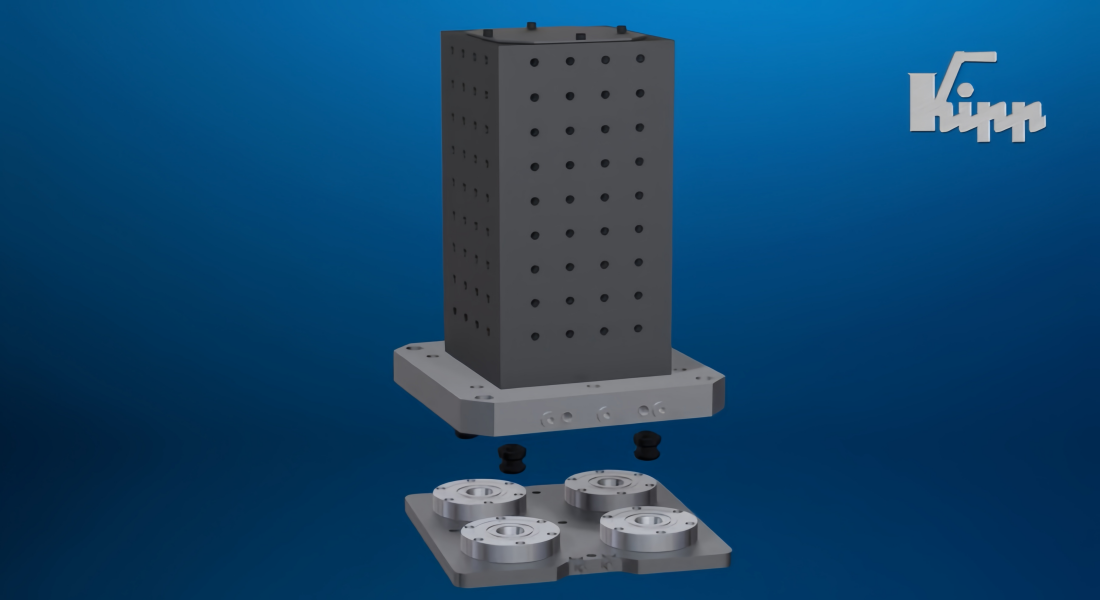

夹具模块可安装在任何位置,可带或不投影于机台上,或作为夹具(板材、立方体、塔架等)的一部分。夹持模块的气动控制可以独立或联合进行,因此可以制造独立的零点夹紧系统。模块化设计允许根据夹持任务理想调整夹持模块的数量和距离。安装时间大幅缩短,机器运行时间延长。通过平面夹紧滑轨的紧凑设计,能够实现夹紧模块的非常低的安装高度。

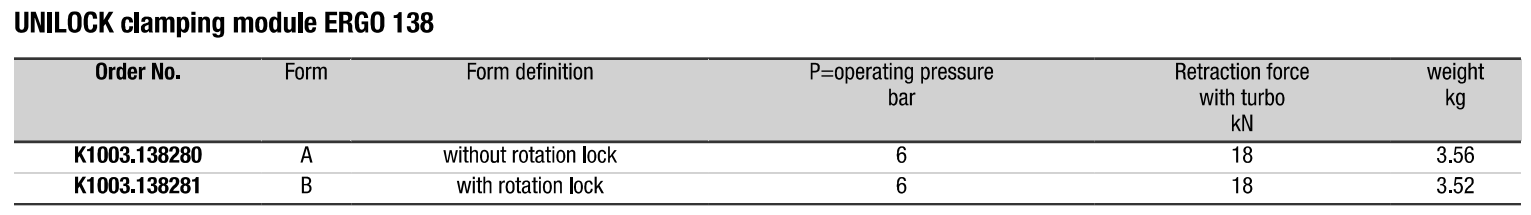

产品参数
产品特点
注意事项
结合 UNILOCK 夹紧螺栓配合 M10、M12、M16 紧固件,可
实现以下夹紧力:
- 夹紧力 (M10) 35,000 牛顿
- 夹紧力 (M12) 50,000 牛
顿 - 夹紧力 (M16) 75,000 牛顿
夹紧力,配合 DIN EN ISO 4762 -12.9 螺丝。


产品特点:
- 紧凑平坦设计,采用平滑滑套。
- 标配涡轮增压功能。
- 重复精度≤0.005毫米。
- 通过短锥度定位。
- 高牵引力。
- 设置时间优化。
应用场景:
五轴加工中心、立式 CNC、电火花 / 磨床、自动化机械手产线、多品种柔性托盘化生产,机外预装工装,上机秒换板,换型效率提升 70%+
  • 禁止往模组腔体灌入冷却液、切削液;
  • 禁止撬、砸托盘强行拆卸(无气源时),会撕裂夹爪、损坏碟簧;
  • 禁止私自拆解模组内部弹簧、夹爪组件,拆解后精度无法复原;
  • 禁止铣削、打磨触碰模组本体。
