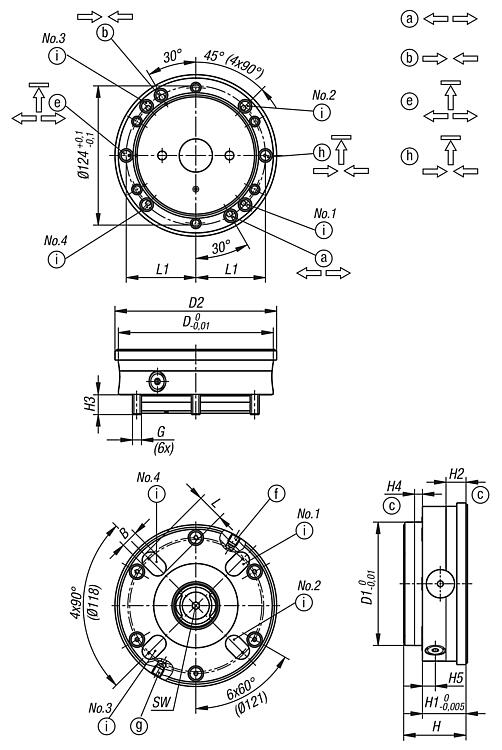

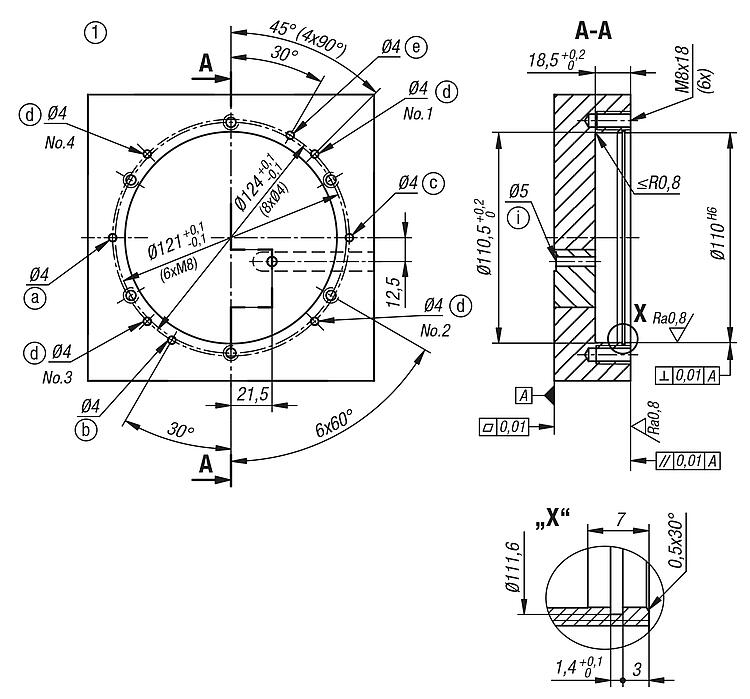

2D
3D

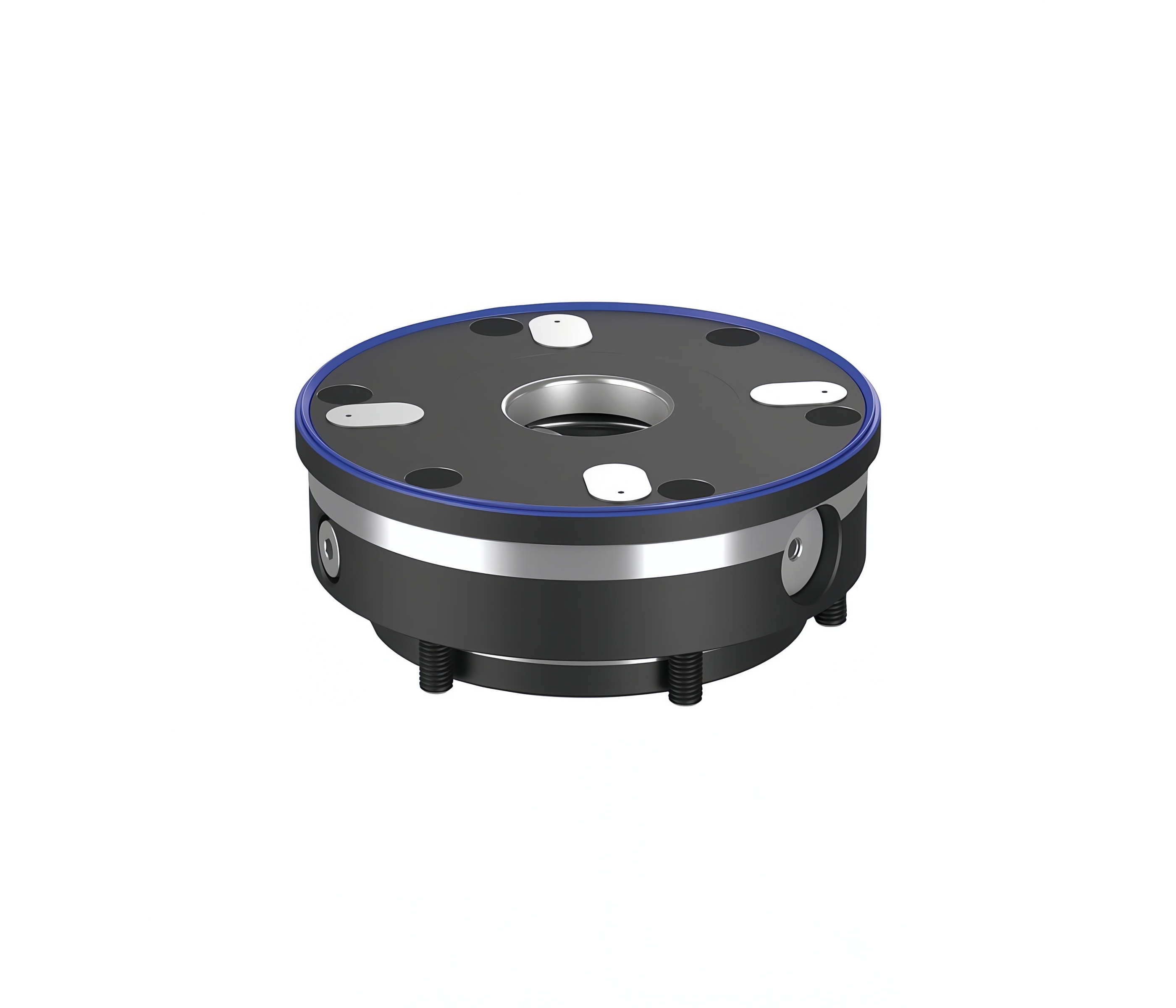

夹紧模块 K1972
夹具模块可安装在任何位置,可带或不投影于机台上,或作为夹具(板材、立方体、塔架等)的一部分。夹持模块的气动控制可以独立或联合进行,因此可以制造独立的零点夹紧系统。模块化设计允许根据夹持任务理想调整夹持模块的数量和距离。安装时间大幅缩短,机器运行时间延长。通过平面夹紧滑轨的紧凑设计,能够实现夹紧模块的非常低的安装高度。

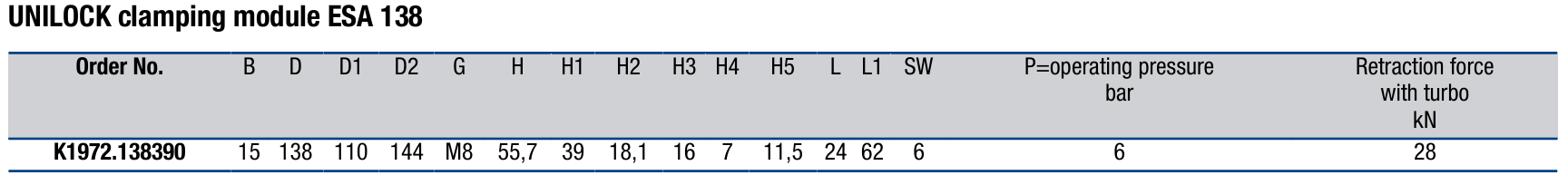

产品参数
产品特点
注意事项
结合 UNILOCK 夹紧螺栓配合 M10、M12、M16 紧固件,可
实现以下夹紧力:
- 夹紧力 (M10) 35,000 牛顿
- 夹紧力 (M12) 50,000 牛
顿 - 夹紧力 (M16) 75,000 牛顿
夹紧力,配合 DIN EN ISO 4762 -12.9 螺丝。

产品特点:
  1. 自动化兼容,夹具滑块位置“打开”的反馈功能。
  2. 钳子滑块位置“关闭”反馈功能。带有空气系统控制的偏移支撑面。
  3. 涡轮增压功能为标准配置。 重复精度≤0.005毫米。
  4. 通过短锥形定位,高牵引力。

应用场景:
  • 自动化生产线、机器人上下料、批量加工、5 轴加工中心、精密模具、托盘化夹具、需高可靠性、高重复精度的重型切削

  • 禁止往模组腔体灌入冷却液、切削液;
  • 禁止私自拆解模组内部弹簧、夹爪组件,拆解后精度无法复原;
  • 自动化工位运行时,人员禁止进入夹具动作区域;检修、换型必须执行断电、断气、挂牌上锁流程。
  • 必须使用 UNILOCK 原厂配套夹紧销、托盘,混用非标配件会造成定位失效、模块损坏。
