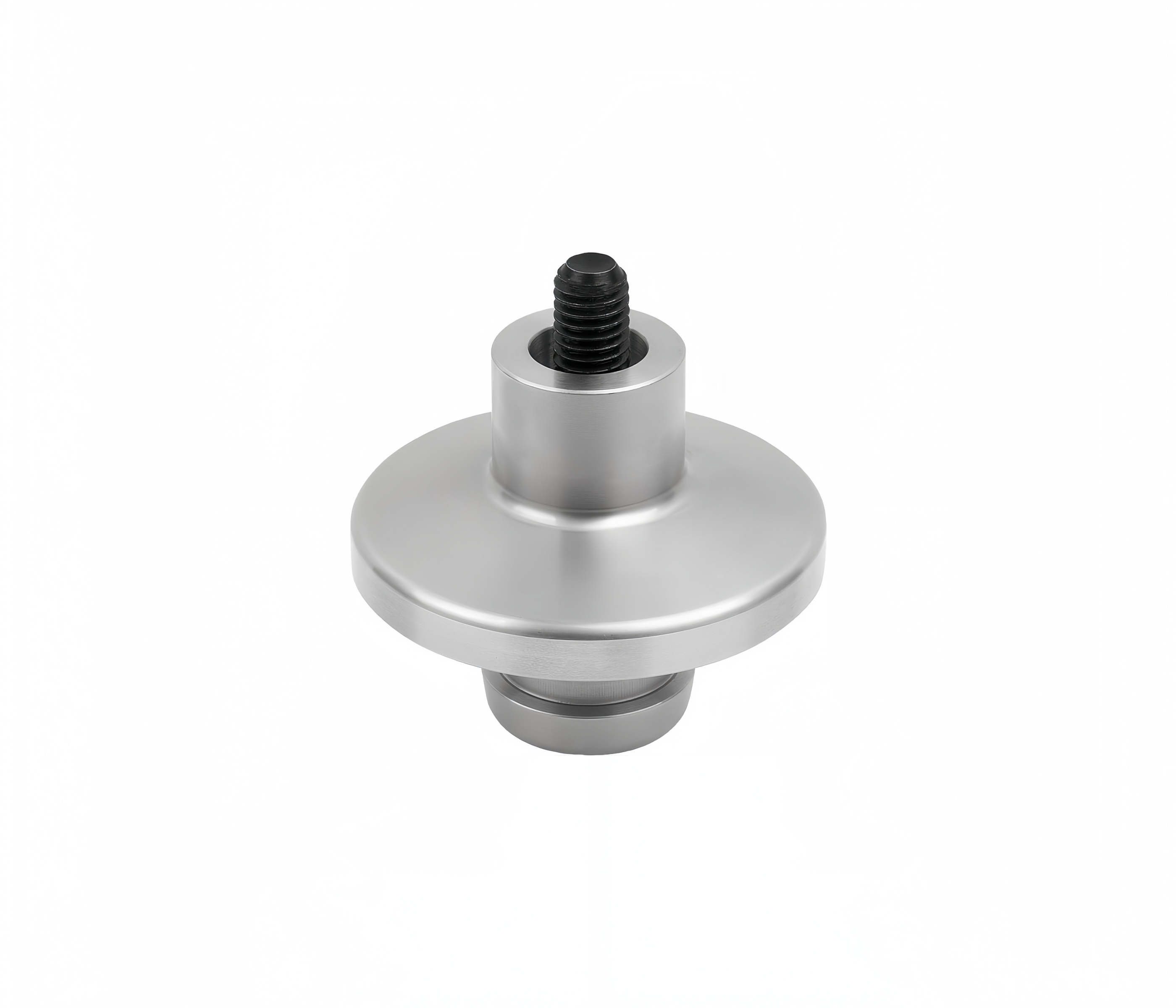

五轴减宽适配器 K1120
KIPP UNILOCK 50 系统专用缩小减宽适配器,适配器与夹紧销一体化成型,上部窄幅结构大幅降低五轴加工刀具干涉风险。防锈工具钢材质,贴合面淬火精磨,重复定位精度≤0.005mm;M8 标准螺纹可直接锁紧各类小型工件,兼容 K1117、K1118 五轴基础模块与 80 系列零点夹紧单元。支持离线预装快换,适配小型精密零件、模具、异形件五轴批量加工。

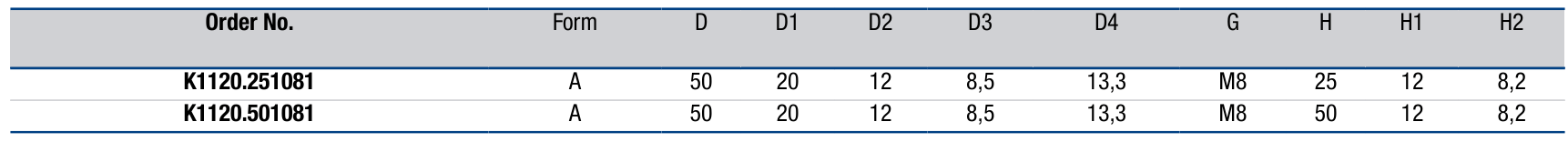

产品参数
产品特点
注意事项

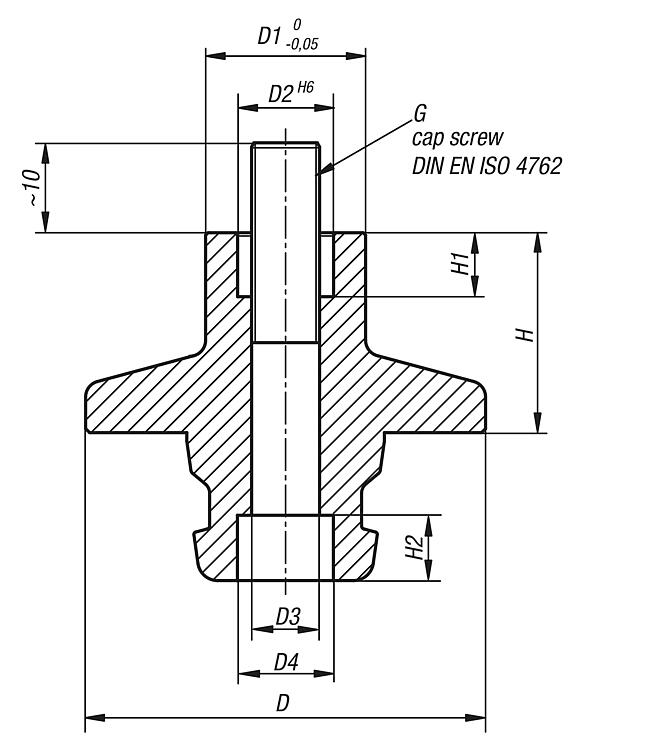

系统基准尺寸:50mm
常规高度规格:25mm / 50mm 两种标准高度

  • 极致窄体减宽结构,五轴零干涉
  • 一体式刚性结构,抗切削震颤
  • 离线预装零点快换,大幅缩短工时
  • 跨尺寸系统自由组合
  • 定心防转设计,杜绝工件偏移
  • 紧凑轻量化,适配狭小加工腔

  • 多工位组合时,所有适配器等高对齐,预留刀具摆动避让空间,避免加工干涉撞刀
  • 严禁空置适配器锁合模块,无工件受力状态下夹紧会划伤精密研磨锥面,永久损坏定位精度。
  • 每日加工结束清洁淬火定位面,禁止钢丝刷、硬质金属工具刮擦研磨工作面。
  • 一体式精密结构,禁止私自拆解打磨,拆解将直接丧失出厂精度与原厂质保。
