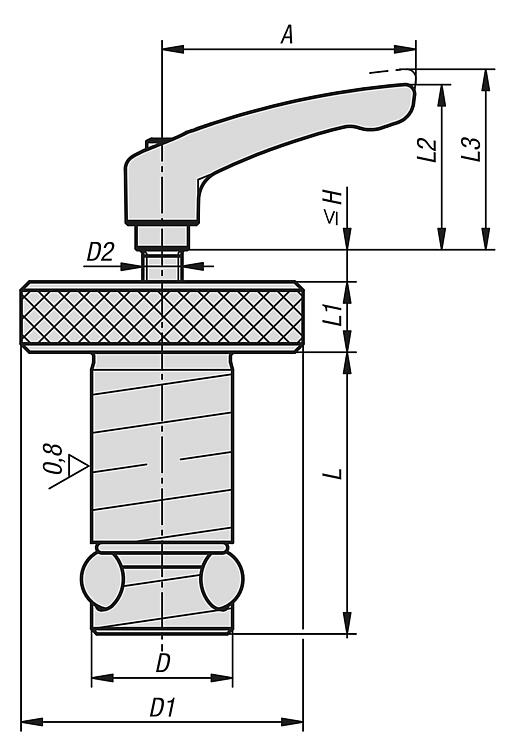

1. 材质参数

• 缸体本体：调质高碳钢，发黑氧化防锈；
• 锁紧钢珠：轴承钢整体淬火，高硬度耐磨；
• 锥形顶推螺杆、复位弹簧；

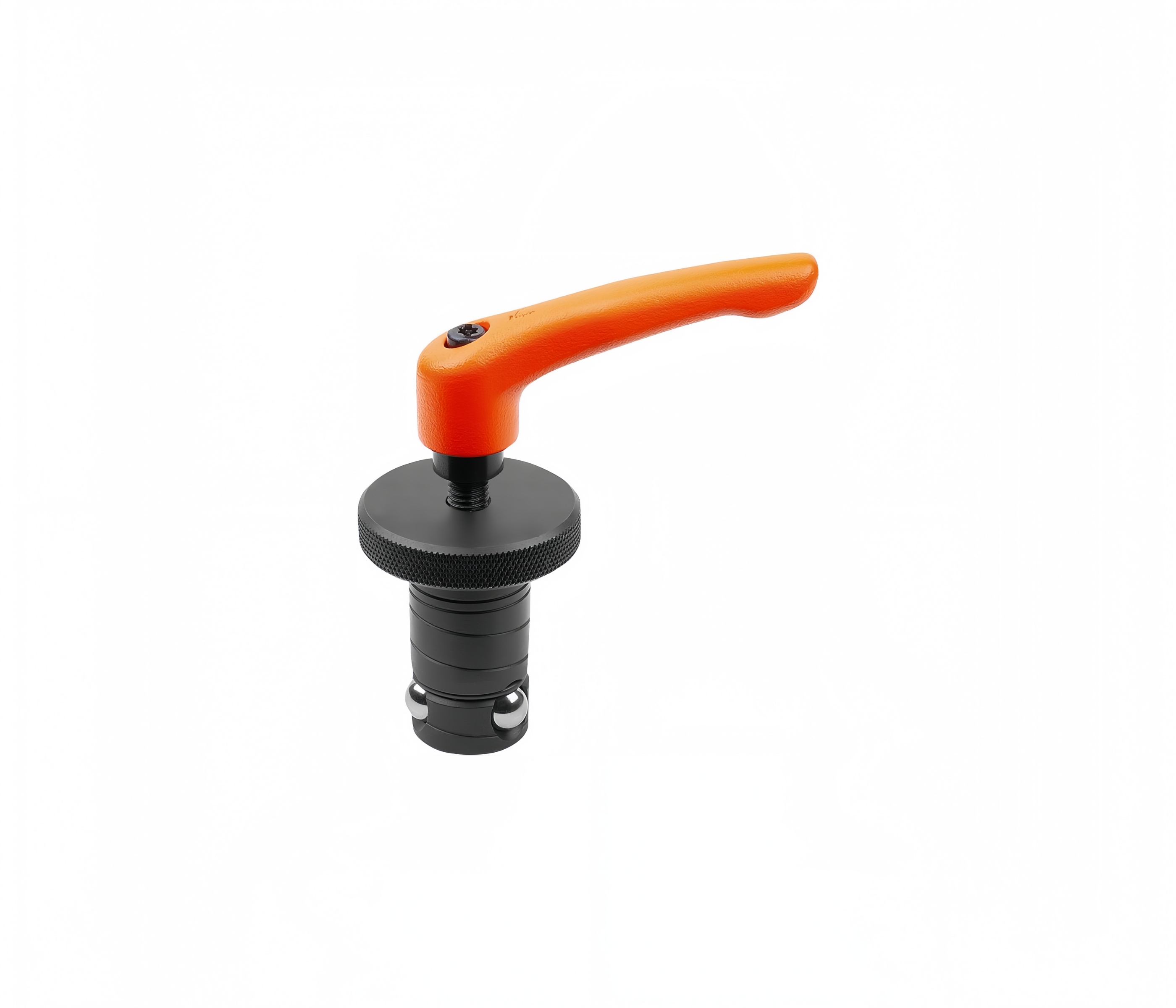

• 顶部滚花夹紧拨杆（一体式手动锁紧旋钮）；
• 外螺纹安装段、定位导向轴头。

2. 气动工况参数

1. 重复定位精度：≤±0.005 mm；
2. 适配衬套内孔公差：H6；
3. 工作温度：0～70℃；
4. 安装方式：外螺纹锁紧安装，直接固定基准板；
5. 操作旋转角度：仅需 1/4 圈即可完全锁紧，操作极快。

• 手动拨杆一体化，无需气源

  自带滚花夹紧旋钮，不用空压机、电磁阀，无气路布线，小型工位、检测台低成本快速落地，1/4 圈即可完成锁紧，换型效率比传统压板提升 10 倍以上。
• 滚珠胀紧一体化，定位锁紧同步完成

  三轴均匀钢珠同步胀紧，定心效果极佳，无单侧偏移，兼顾定位精度与夹持刚性。
• 超大机械锁持力，切削稳定无位移

  楔形扩力结构放大锁紧力，最大型号可达 25000N，铣削、钻削、攻丝中等切削无震颤、走位。
• 纯机械自锁，无松脱隐患

  拧紧拨杆后依靠螺纹自锁，断电、无气源环境长期使用不会自动松开，适配无人值守检测工位。
• 超高重复定位精度

  精密研磨锥面 + 淬火钢珠配合，重复定位 ±0.005mm，满足精密加工、三坐标测量高精度要求。
• 多规格全覆盖，通用性强

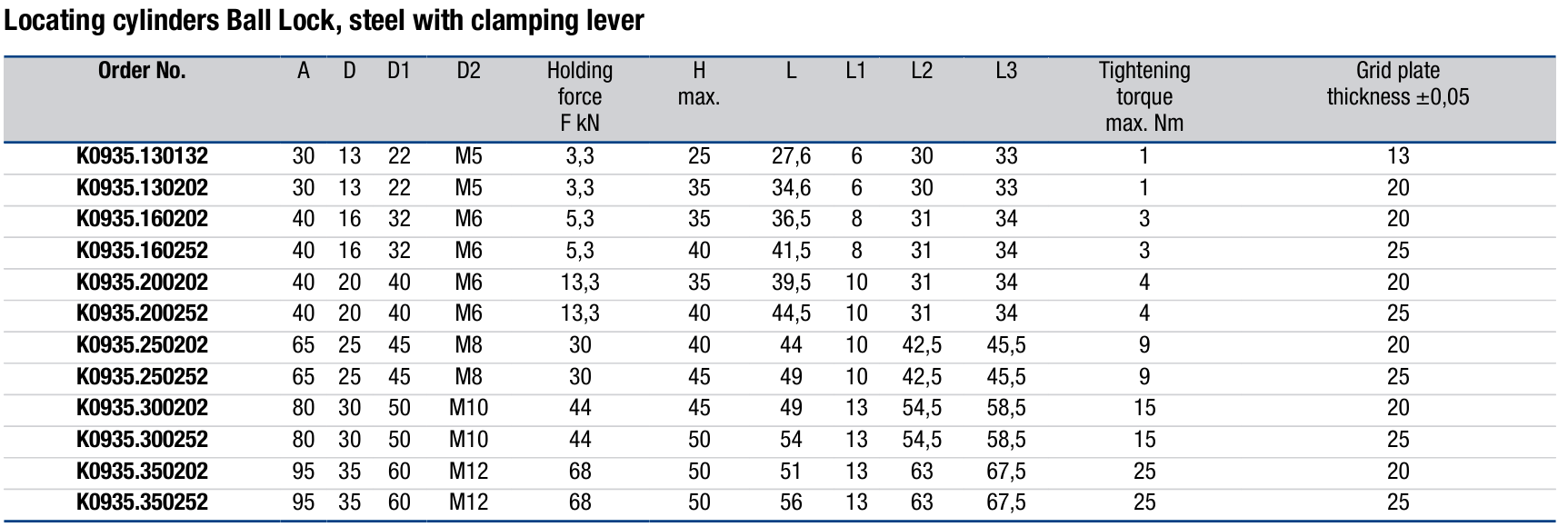

  13/16/20/35mm 多种定位轴径，适配 13–50mm 不同厚度夹具托盘，兼容市面标准零点衬套。
• 耐磨长寿命，维护简单

  钢珠与锥面淬火硬化，数十万次开合间隙变化极小，仅需定期补涂润滑脂；顶部拨杆防滑滚花，手动操作不打滑。
• 结构紧凑，节省安装空间

  整体一体式设计，无外置操作手柄突出，不干涉刀具、检测探头运动。

• 锁紧时仅按标准扭矩拧紧拨杆，禁止加长扳手暴力加压，易滑丝、压裂锥面。
• 保养周期：5 万次开合或 2 个月一次；拆解清洁钢珠、锥面，涂抹耐高温机械润滑脂。
• 气缸完全松开状态下，托盘无夹持力，禁止将手放置托盘下方，防止坠落夹伤。
• 高温环境（＞70℃）不建议长期使用，高温会加速润滑脂干涸、弹簧疲劳失效。
