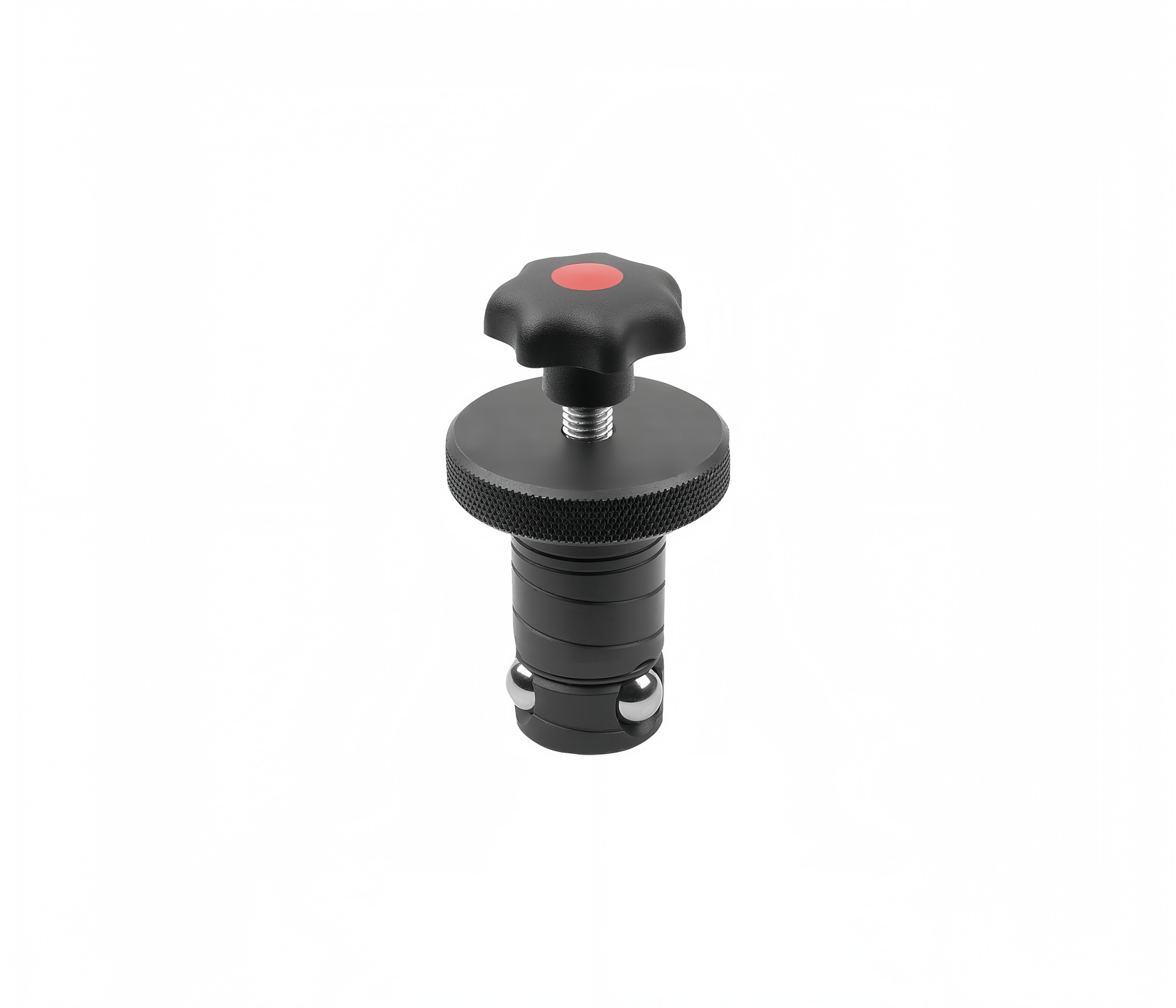

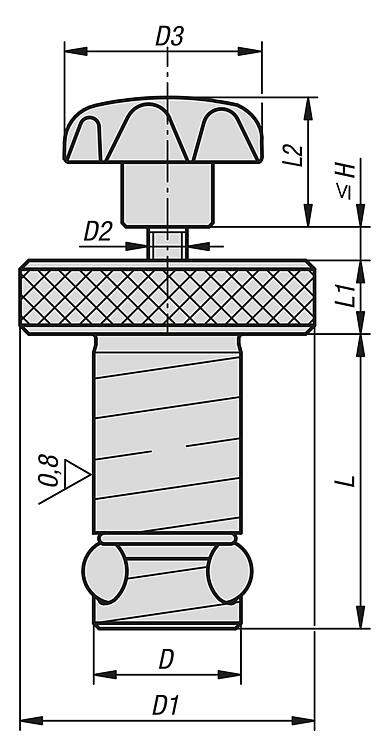

1. 材质参数

• 缸体本体：调质高碳钢，发黑氧化防锈、精密外螺纹安装；
• 锁紧钢珠：轴承钢整体淬火 HRC60+，高耐磨；
• 锥形顶推芯轴、合金复位弹簧；
• 星形把手：黑色热塑性胶木 / 工程塑料，多角防滑结构，内置钢制螺纹衬套；
• 导向定位轴、限位台阶。

2. 气动工况参数

1. 重复定位精度：≤±0.005 mm
2. 配套衬套内孔公差：H6
3. 工作温度：0～70℃
4. 安装方式：缸体外螺纹锁紧至基准板
5. 锁紧旋转行程：90°（1/4 圈）快速夹紧
6. 无气压、电气配套需求，纯手动操作

• 星形防滑把手，徒手大扭矩不打滑



  多角梅花星形结构，戴油污手套也能稳定握持，相比滚花拨杆，人手受力更均匀，同等力度可获得更大锁紧扭矩，无需辅助扳手。

• 无需气源，低成本简易工装落地



  摒弃气动管路、电磁阀、调压过滤阀，仅靠人工操作，适合检测室、小型手动工位，大幅降低产线改造与维护成本。

• 三轴钢珠同步胀紧，定心精度优异



  3 颗钢珠 120° 均匀分布，锥面同步挤压，无单侧偏移，定位与夹持刚性一体，中等铣削、钻削无震颤走位。

• 强力机械自锁，长期加工不松脱



  把手螺纹自锁结构，振动、冲击工况下不会自动松开，断电、断气环境稳定可靠。

• 高耐磨精密结构，使用寿命长



  钢珠与锥面淬火研磨，数十万次开合间隙几乎无变化；星形把手内置钢螺纹，长期反复旋转不易滑丝开裂。

• 多规格全覆盖，通用性强

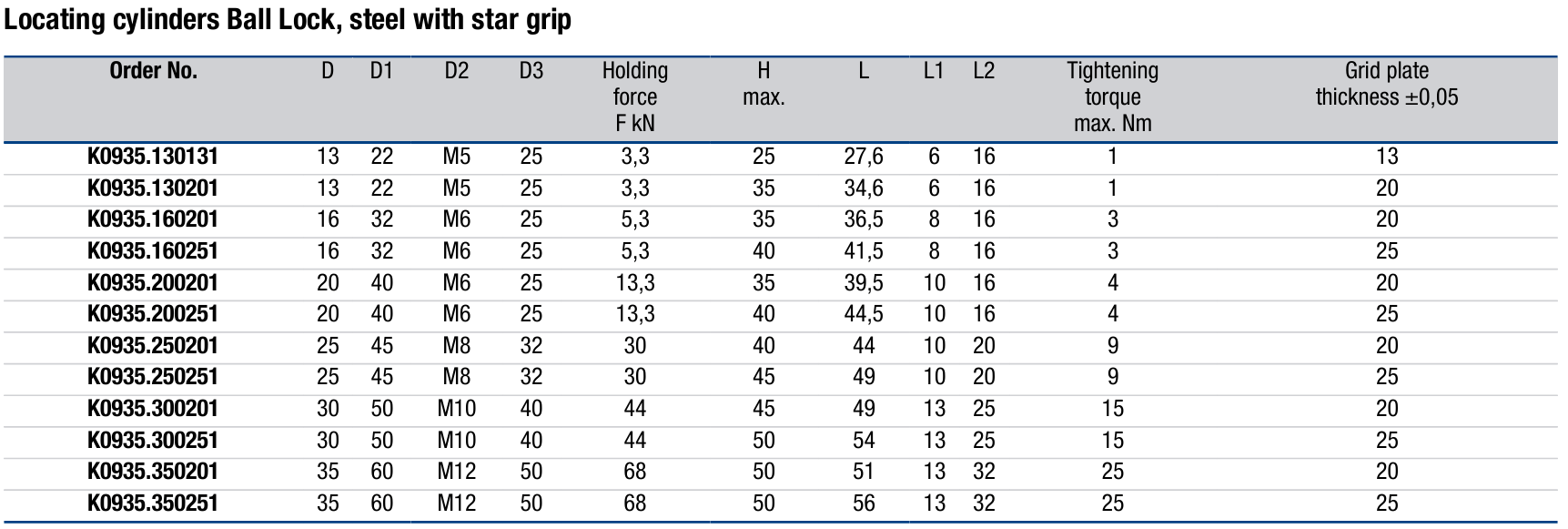

  13/16/20/35mm 多轴径，适配 13–50mm 不同厚度夹具托盘，兼容行业通用零点定位衬套。

• 结构紧凑，不干涉刀具、检测探头



  一体式短型设计，星形把手高度适中，不会突出过高干涉加工路径、测量探头运动轨迹。

• 操作极简，换型效率高



  仅旋转 1/4 圈完成锁紧 / 松开，托盘插拔无需复杂操作，换型节拍远优于传统压板螺栓夹紧。

• 锁紧仅使用手部正常发力，禁止套加长套管暴力加压，极易造成把手螺纹滑丝、内部锥面压裂。
• 保养周期：5 万次开合或 2 个月一次；拆解清洁钢珠、锥面，涂抹耐高温机械润滑脂。
• 气缸完全松开状态下，托盘无夹持力，禁止将手放置托盘下方，防止坠落夹伤。
• 高温环境（＞70℃）不建议长期使用，高温会加速润滑脂干涸、弹簧疲劳失效。
