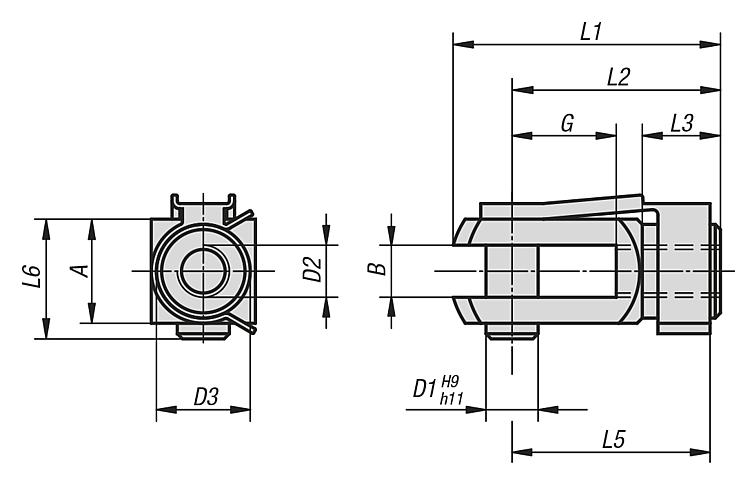

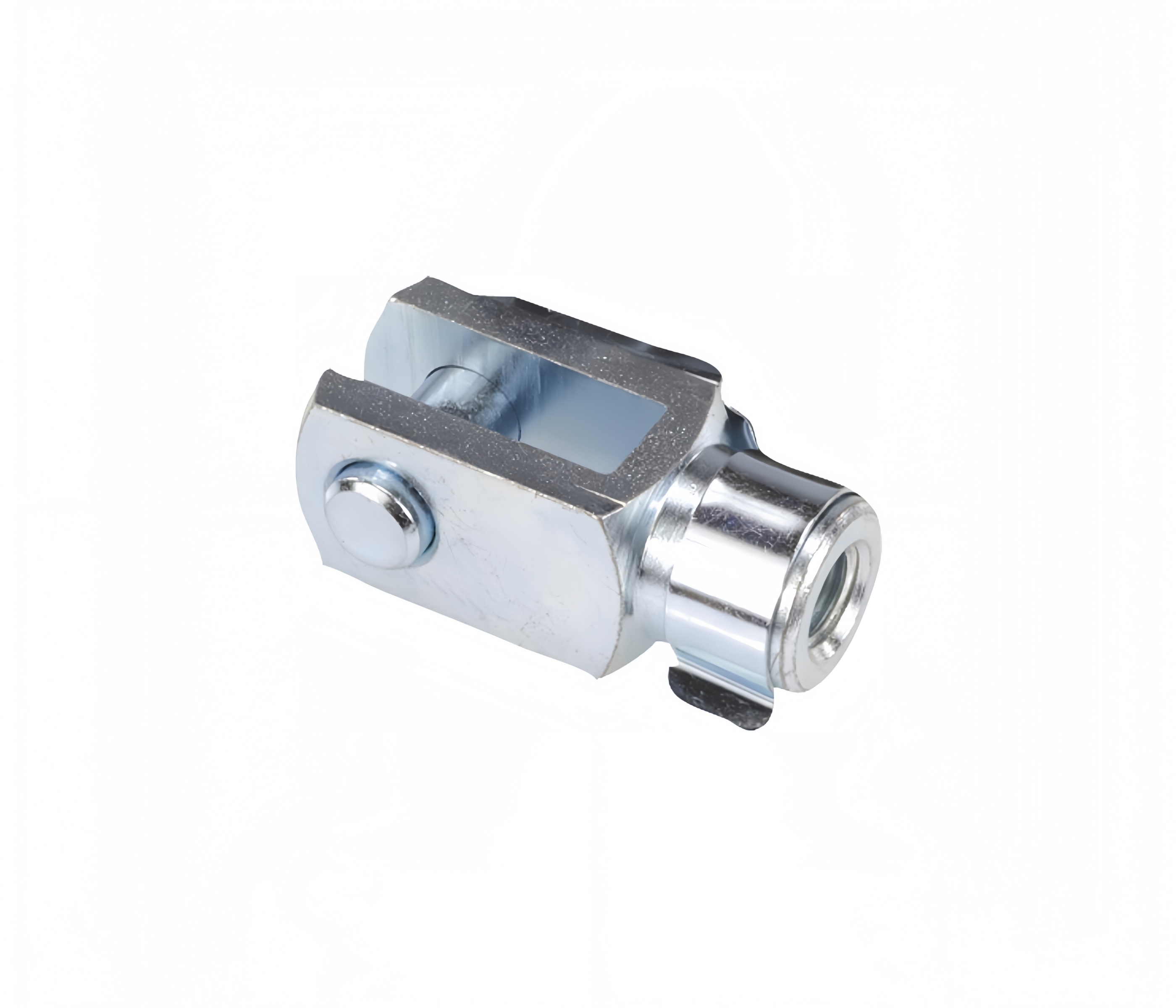

基础结构组成

产品核心特点

• • 快插弹簧销免工具拆装

    内置弹性卡扣销轴，对准安装孔按压即可锁死；拆卸按压侧边弹片一键取出，大幅提升工装调试效率，省去开口销、卡簧。
  • A1 易切削钢精密加工

    叉头与销轴数控精车，配合间隙均匀，铰接顺滑无卡滞，批量加工尺寸一致性高。

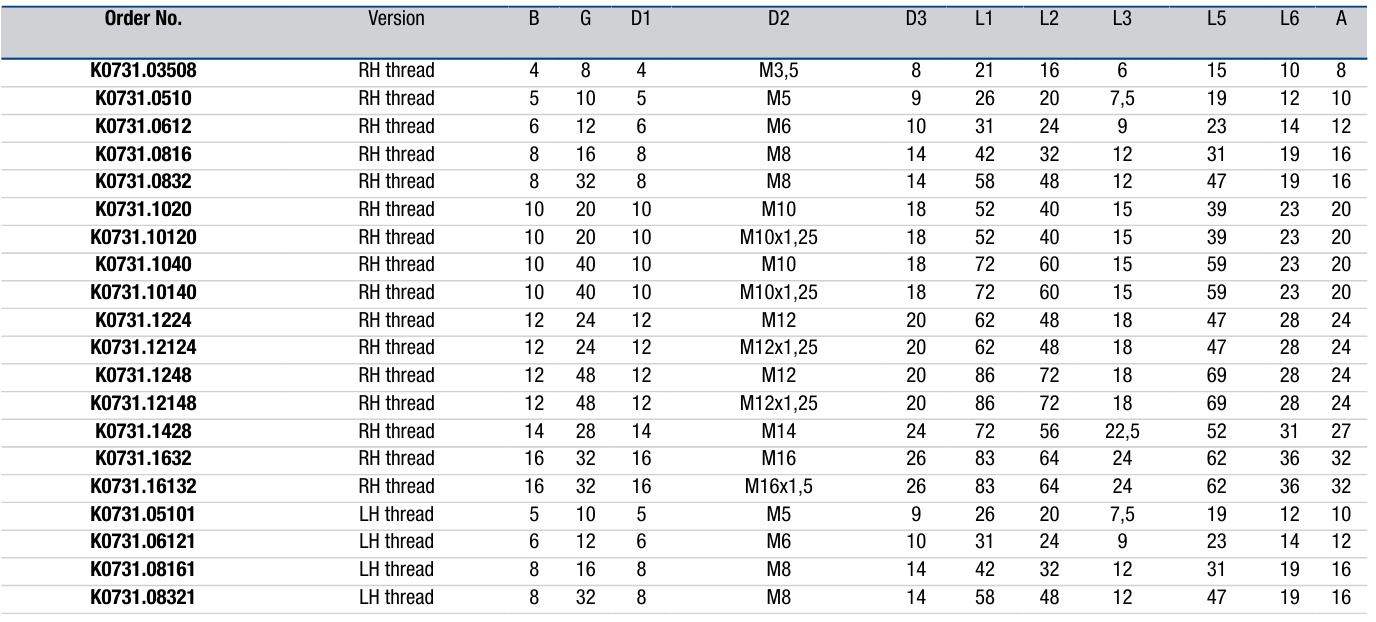

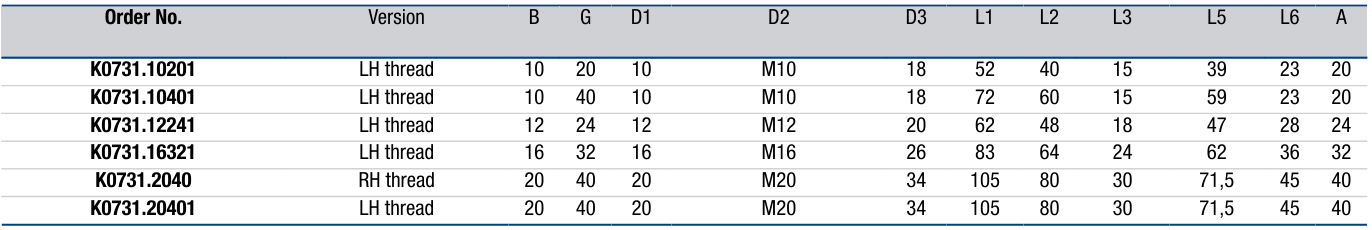

  • 双旋向螺纹可选

    同规格提供右旋（标准）、左旋螺纹型号，气缸两端对装调节行程，无需额外调节螺母。
  • 一体式成型结构

    叉头与螺纹底座一体锻车，抗拉强度稳定，无焊接薄弱点，适配中小型气缸推拉载荷。
  • 镀锌防腐车间通用

    三价钝化镀锌层，防锈优于发黑件，适配机床、自动化干燥室内工况；环保无六价铬，可出口欧盟整机。
  • 标准 DIN71752 通用互换

    行业通用叉接头标准，可替换米思米、其他德系品牌同规格产品，图纸通用。

使用注意事项

• 装配操作规范

  1. 螺纹配合气缸拉杆时，建议搭配尼龙防松螺母 / 中强度螺纹胶；往复振动工况必须防松，避免螺纹松脱。
  2. 销轴弹簧片仅用于快速锁止，不可承受侧向冲击载荷，重载冲击场景易弹开脱落。
  3. 铰接轴孔装配前涂抹低粘度润滑脂，减少销轴磨损，延长使用寿命。
  4. 安装时叉头两侧受力均匀，禁止单边偏载，防止叉口变形张开。

  工况选型限制

  1. 腐蚀环境禁用

     A1 不锈钢耐腐蚀性差，镀锌层不耐盐雾、酸碱、海水、高湿度户外；潮湿腐蚀场景需定制全 304/316 不锈钢版本。
  2. 仅适配低速静态 / 轻往复载荷

     禁止高速冲击、重型冲压载荷，销轴卡扣疲劳后会自动脱销。
  3. 温度＞100℃环境不适用：镀锌层高温起皮，弹簧钢弹性衰减，锁止失效。
  4. 不可焊接：A1 材质焊接易产生气孔与晶间腐蚀，破坏结构强度。

  仓储与存放

  1. 原厂密封包装存放，长期裸露会产生镀锌白锈；受潮零件装配前擦拭防锈油。
  2. 避免堆叠重压挤压叉口，叉头变形会导致销轴无法锁死。
  3. 弹簧卡扣为易损件，频繁拆装场景建议备少量替换备件。
