基础结构组成

产品核心特点

• • 双向螺纹设计，调节行程便捷

    一端外螺纹、一端内螺纹；同规格分右旋、左旋型号，气缸两端配对安装，无需额外调节螺母即可微调连杆总长。

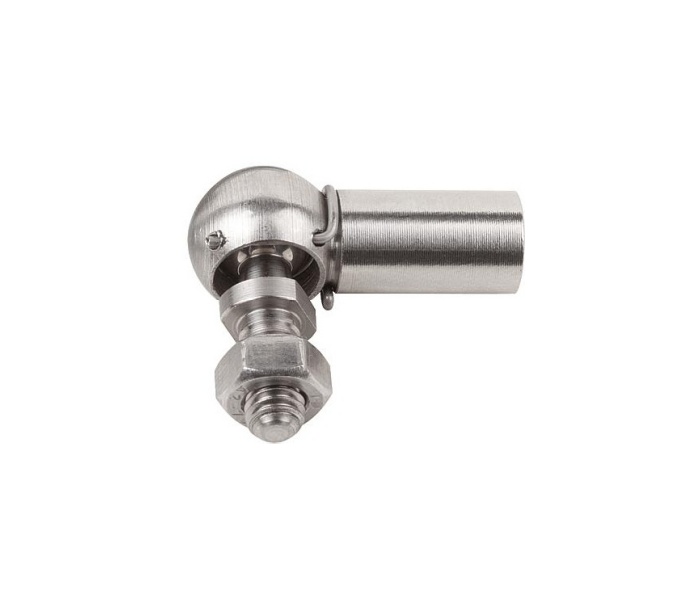

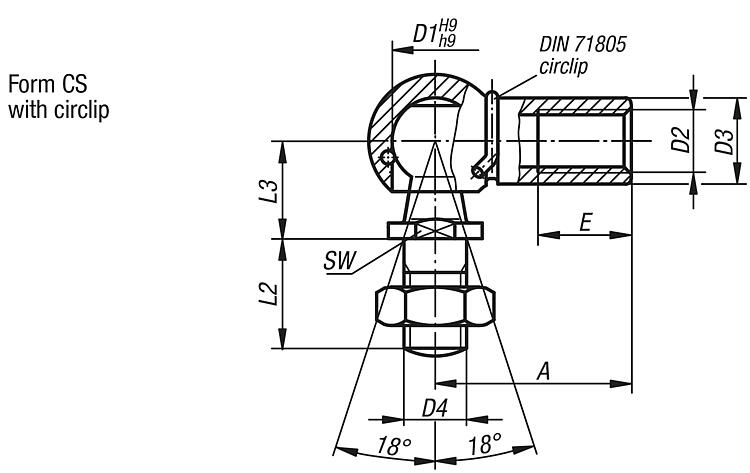

  • CS 型自带弹簧防松卡簧

    不锈钢版本内置弹性卡箍锁死球头，振动工况不易脱球，安全性优于普通无卡簧 C 型。
  • A1 不锈钢精密加工

    球头数控精磨抛光，球面间隙均匀，摆动顺滑无卡顿；易切削材质批量加工尺寸一致性高。
  • 标准 DIN71802 通用互换

    全球通用球头接头标准，可直接替换米思米、其他德系品牌同规格产品，图纸通用兼容。
  • 双材质版本覆盖不同工况

    碳钢镀锌性价比高，干燥车间通用；不锈钢 A1 无镀层，适合少油、轻度潮湿室内环境。
  • 紧凑型一体成型结构

    无焊接拼接，整体抗拉强度稳定，占用安装空间小，适配狭小夹具布局。

安装与使用注意事项

装配规范

1. 螺纹装配必须做防松处理：振动设备搭配尼龙锁紧螺母或中强度螺纹胶，防止往复运动螺纹松脱。
2. 球面装配前涂抹低粘度润滑脂，减少球面干磨损耗，延长使用寿命。
3. 六角位仅用于夹持拧紧螺纹，禁止夹持球面施力，避免球面变形卡死。
4. 安装尽量保证轴向受力，减少长期单边侧向偏载，防止球头壳体开裂。

工况选型限制

1. 碳钢镀锌版禁忌

   不耐盐雾、酸碱、户外高湿、海水环境，长期潮湿会产生白锈腐蚀；腐蚀场景直接选用不锈钢 A1 款。
2. A1 不锈钢短板

   耐腐蚀性弱于 304 (A2)/316 (A4)；强酸、氯离子、食品设备禁用；不可焊接，焊缝易腐蚀开裂。
3. 载荷与温度限制

   仅适配轻载低速往复，禁止高速冲击、重型冲压载荷；环境温度＞100℃不适用，碳钢镀层起皮、弹簧卡簧弹性衰减。

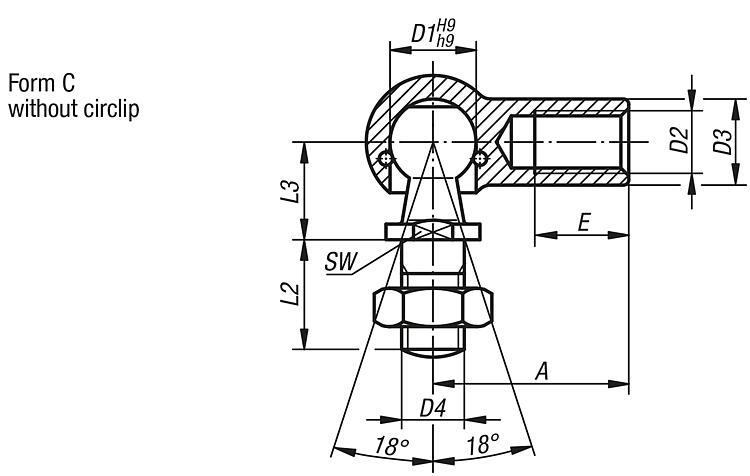

4. 无卡簧 C 型禁止高频剧烈振动场景，优先选用带卡簧 CS 防脱款。

仓储与选型提示

1. 碳钢款密封原包装存放，裸露存放易生成镀锌白锈；使用前擦拭防锈油。

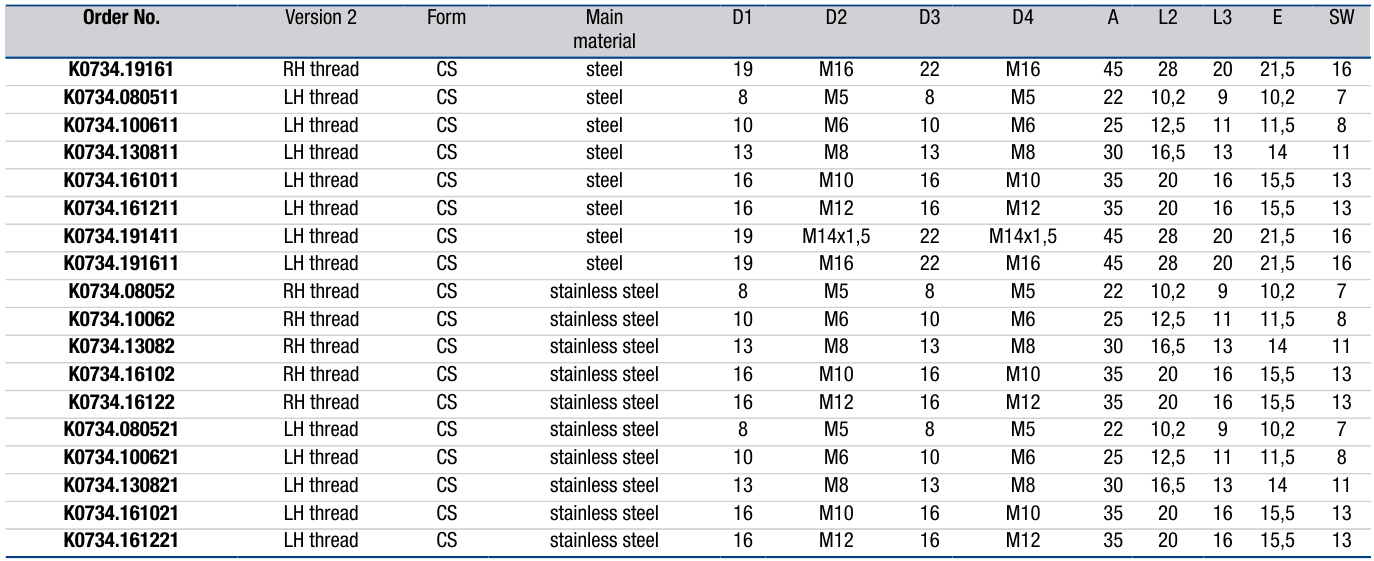

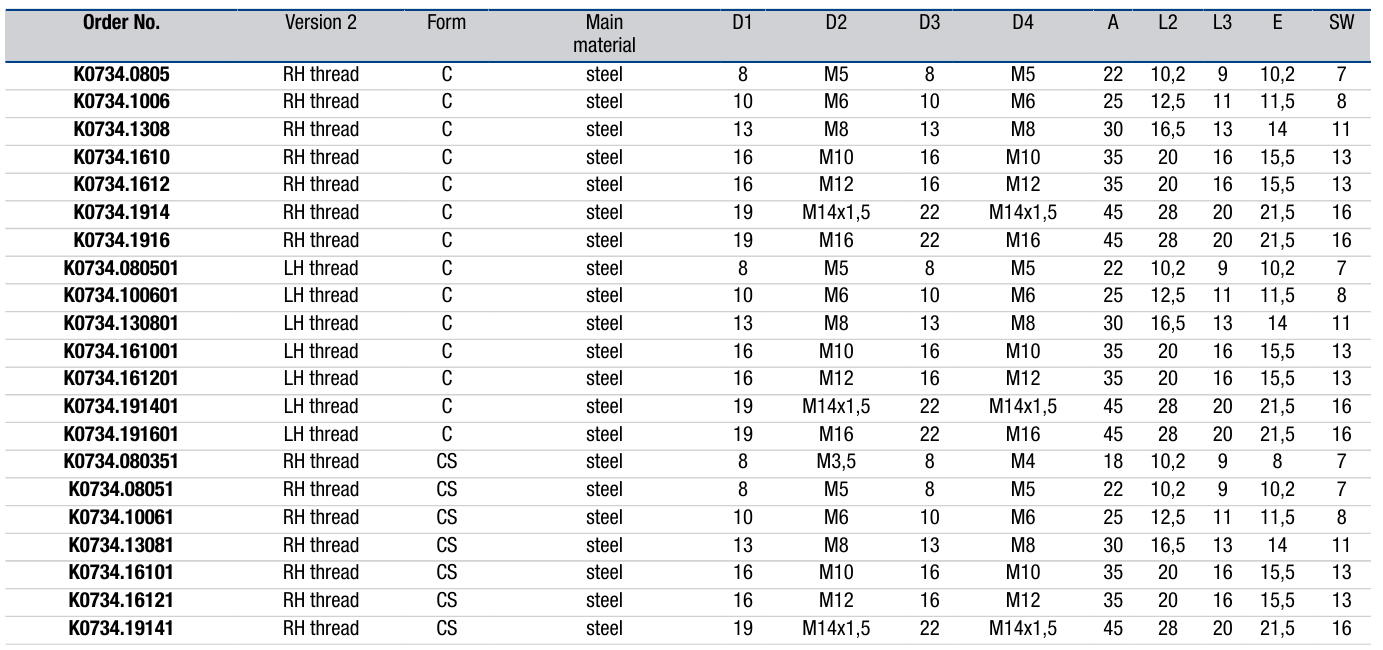

2. 区分旋向：型号后缀01= 左旋螺纹，采购气缸配套时左右螺纹需成对下单，不可混用。
3. 频繁拆装、有微量水汽工况，直接选择不锈钢 CS 带卡簧型号。
