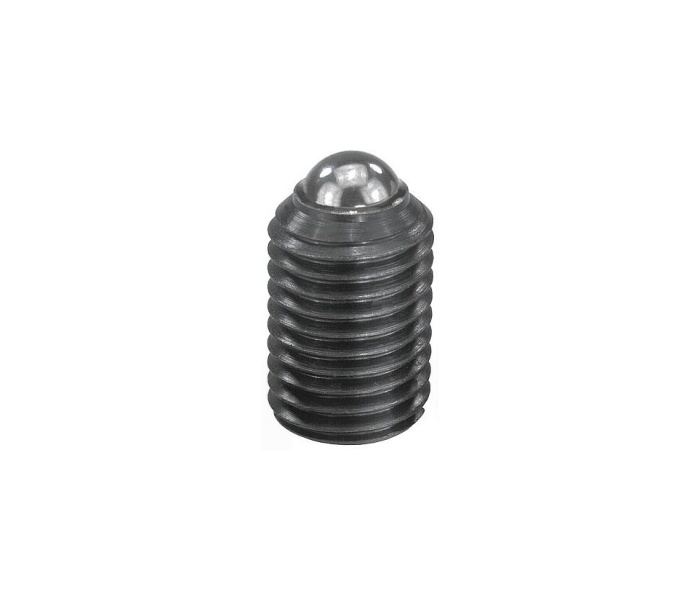

材质与表面处理
- 螺套主体：5.8 级结构碳钢，发黑氧化处理
- 定位钢珠：高碳轴承钢，整体淬火耐磨
- 内置弹簧：D 级弹簧钢丝，抗疲劳反复回弹
- 环保：全系列 RoHS 2.0 合规
- 无镀层，黑色哑光防锈，适配干燥机床车间

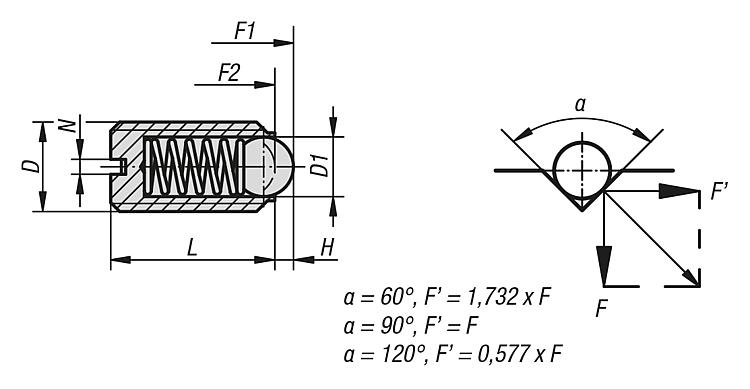

基础结构尺寸定义
- D：螺纹外径（公制 M4~M16 / 英制 6-32~3/8-16）
- D1：钢球直径
- L：柱塞整体总长
- H：钢球最大伸出行程
- N：尾部一字槽深度
产品核心特点
- 尾部一字开槽，简易装配无需专用工具
普通一字螺丝刀即可锁紧螺纹孔，区别内六角 K0310、无头款柱塞，现场拆装调试便捷。
- 淬火钢珠高耐磨，分度顺滑不卡滞
钢球整体淬火硬化，长期往复定位无磨损塌陷，工件切换档位手感清晰。
- 双弹簧力度可选，适配轻重定位需求
SF 标准弹力用于轻载分度、临时限位；VF 强力弹簧用于振动设备、防脱出锁紧。
- 公英制全规格覆盖，国内外设备通用
同时提供公制米制、美制英制螺纹，出口设备、进口设备改造均可匹配。
- 一体式内置弹簧，结构紧凑省空间
短小螺纹柱体型式，狭小模具、薄壁治具均可布置，占用安装空间极小。
- 纯机械弹性定位，免气源免电控
无需气缸、弹簧辅助，单独安装即可实现自动回弹限位，低成本定位方案。
安装与使用注意事项
- 工件加工匹配内螺纹孔，一字槽对准螺丝刀匀速旋入，禁止单边撬动造成螺纹滑牙。
- 定位孔倒角 R≥钢球半径，方便工件滑入压回钢珠，无倒角易刮伤钢球、卡顿卡滞。
- 长期振动设备建议搭配螺纹防松胶，防止柱塞自行松退脱出。
- 钢球伸出行程不可完全压死长期静置，易造成弹簧永久疲劳失效。
工况选型限制
- 碳钢发黑防腐短板
不耐长期喷淋、高盐雾、酸碱浸泡；清洗、潮湿设备选用不锈钢系列 K0311。
- 载荷边界
仅用于分度、轻载止位，不可作为重型承载锁紧部件；冲击载荷会压瘪钢球、弹簧断裂。
- 温度上限
持续＞80℃高温环境弹簧弹力快速衰减，高温烘箱更换耐高温不锈钢弹簧柱塞。
- 接触面要求
定位槽需硬化处理，软铝、塑胶长期使用会压出凹坑，定位精度快速下降。
