• 夹具主体、力传感器壳体、紧固件：全不锈钢（A4 316 防锈不锈钢），光亮无镀层

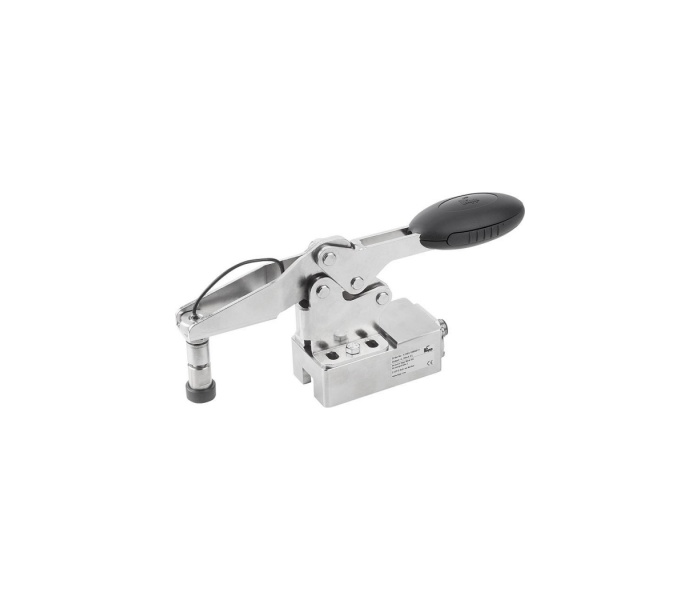

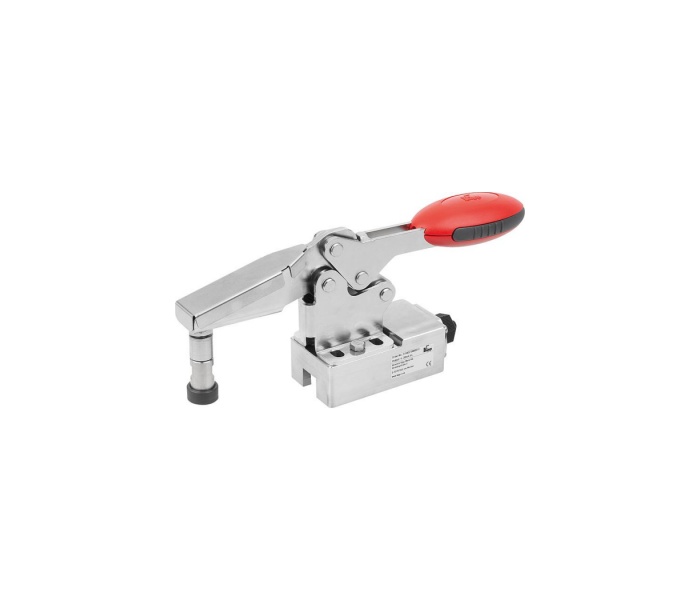

• 操作手柄：玻纤增强尼龙（红 / 黑两款）
• 解锁拨片：TPE 软胶
• 传感电子仓、衬套、紧定螺丝：不锈钢
• 接线保护帽：黑色热塑性塑料
• 标配附件：1 套可调夹紧压头 K1464（多高度可替换）

力传感器电气参数

1. 输出信号：三线制 4–20mA 模拟量信号
2. 供电电压：DC 10~30V
3. 系统整体精度：±5% FS（满量程）
4. 电气接口：M12×1 四芯航空插头

装配与力值调试规范

1. 夹具底座通过 DIN912 内六角螺栓完整锁死，四颗安装孔全部固定，单边紧固会造成传感器受力偏斜、力值误差变大。
2. 压紧前更换匹配高度 K1464 压头，旋紧压头锁紧螺丝，防止受力偏移；严禁无压头直接金属硬碰夹紧。
3. 传感器出厂已校准，如需重新标定需对照原厂操作手册，禁止私自拆解电子仓。
4. M12 航空插头轻插轻拔，线缆避免长期弯折拉扯，防止信号线断裂导致力值丢失。

2. 工况选型限制

1. 温度限制：环境温度不可高于 60℃，高温会损坏传感器内部电子元件；＞60℃高温治具禁止选用。
2. 载荷红线：瞬时冲击载荷不可超过 120% 额定夹紧力，频繁过载会永久降低传感器精度；严禁用锤子敲击手柄增压。
3. 腐蚀边界：虽为 316 不锈钢，高盐雾海水、浓强酸强碱工况仍不可长期使用，会出现点蚀。
4. 电气防护：传感器不具备人员安全防护功能，仅用于工艺力控监控，不可作为安全防护元件。

3. 仓储与保养

1. 不锈钢件密封存放，长期裸露环境定期擦拭表面水渍，避免水渍干后留下水印。
2. 避免硬物磕碰传感器底座，底座形变会直接导致测力精度失效。
3. 产线 24 小时连续使用，每 3 个月校验一次力值精度；频繁冲洗工位每次使用后吹干接口。
