材质与表面处理

1. 塞套筒、锁紧螺母、拉线内钢丝：1.4305（A2/303）不锈钢
2. 定位销：1.4034 硬化不锈钢，耐磨抗剪切
3. 拉线外保护套管、接头：不锈钢编织护套
4. 蘑菇操作拉手：玻纤热塑性塑料（黑 / 红 / 蓝 / 黄多色可选）
5. 环保标准：全系 RoHS 2.0 合规

其他参数

• 安装方式：外螺纹旋入钣金 / 机架，配套六角螺母锁定深度
• 拉线最小弯曲半径≥30mm，可沿设备边角走线
• 工作温度：-20℃ ~ +90℃
• 单套自重（不含长拉线）：0.15kg~0.61kg

产品核心特点

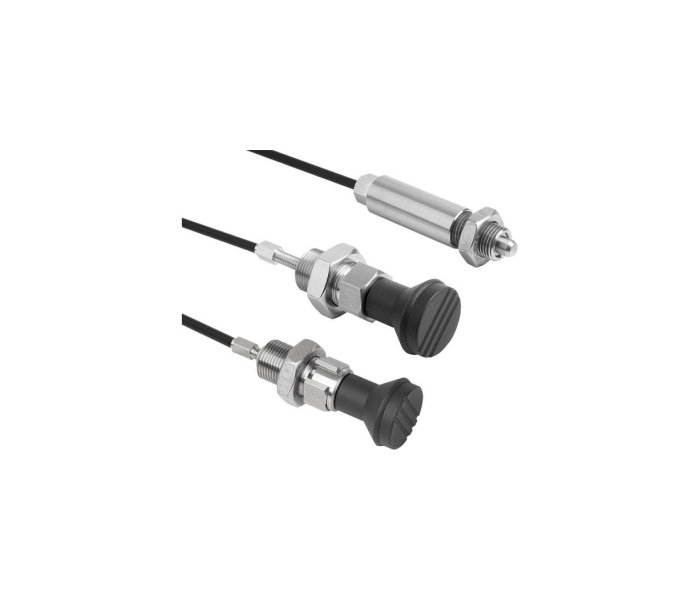

1. 鲍登拉线远程操控，解决操作空间盲区

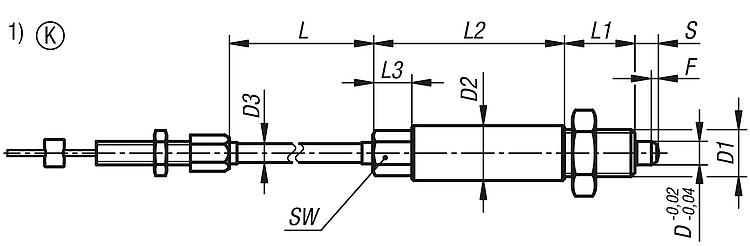

   柱塞安装在设备内部、隔离防护罩后方，拉手布置在外侧安全区域，无需开盖伸手即可完成分度解锁；区别 K0630 一体式手拉销（必须在销头位置操作）。
2. 全不锈钢整套耐腐蚀，高湿清洗设备可用

   无碳钢发黑部件，整机不锈钢，耐切削液、水雾、轻度盐雾，食品、清洗流水线适配。
3. 可现场裁切拉线长度，适配不同设备布局

   出厂整卷长线，现场按需截短，转角、异形柜体走线灵活，无多余线缆堆积。

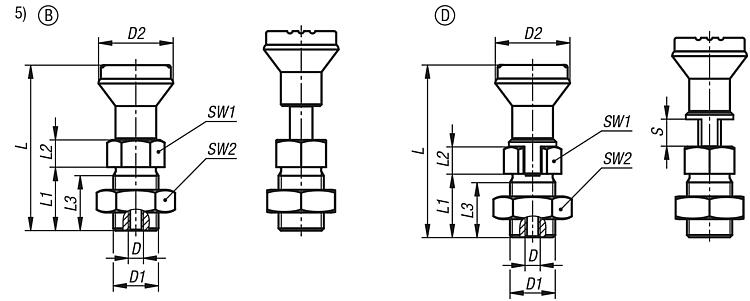

4. 独立标准化拉手配件，多色彩区分工位

   K1502-BE 拉手提供黑、红、黄、蓝识别色，多条定位销可分色标识，防误操作。
5. 加长圆柱定位销，侧向抗剪切不脱销

   淬火长销插入深度大，设备持续振动、旋转工位不会自行退销，定位稳定性远超小型弹簧柱塞 K0309/K0313。
6. 易更换损耗件，维护成本低

   拉线、拉手、弹簧均可单独替换，无需整体更换整套柱塞。
7. 分体装配容错高，钣金加工尺寸偏差可自动补偿。

装配操作规范

1. 柱塞旋入机架螺纹孔，锁紧配套不锈钢螺母固定，薄板加装平垫防止壳体变形。
2. 拉线走线预留弯曲余量，禁止硬折小于 30mm 半径，避免内部钢丝卡顿、回弹失效。
3. 预调行程：拉动拉手确认销完全缩回无卡滞，松手自动弹出到位；拉线不可过度拉紧，否则弹簧无法完全顶出定位销。
4. 定位孔入口加工倒角，减少销体刮擦磨损，延长使用寿命。

工况选型限制

1. 腐蚀环境边界

   303 不锈钢耐受清水、弱切削液；高盐海水、浓强酸长期浸泡会点蚀，强化工场景需定制 316 版本。
2. 温度红线

   持续＞90℃工况禁用，塑料拉手软化、拉线套管老化开裂；高温烘箱更换耐高温无塑料远程销。
3. 载荷限制

   仅适用于轻、中型分度定位；重型冲击、持续侧向大载荷会压弯定位销。
4. 拉线不可长期拉扯静置

   长时间拉住拉手保持销缩回，弹簧疲劳永久丧失弹力。
