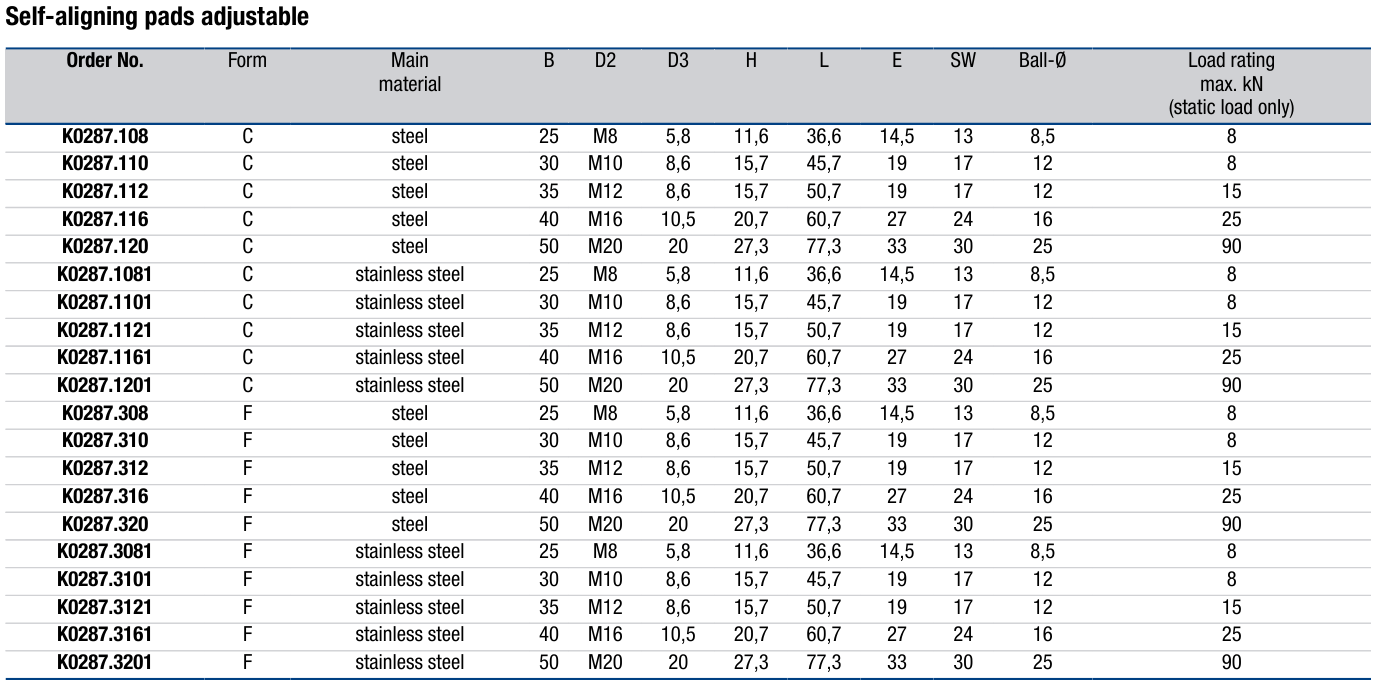

产品参数
产品特点
注意事项

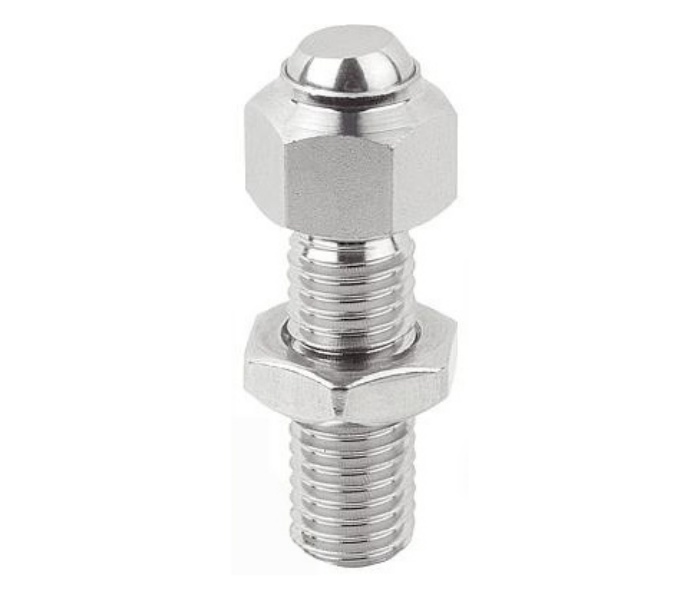

- 材质：主体碳钢淬火 + 锰系磷化处理；球头为轴承钢 1.2067 硬化；不锈钢版本可选
- 结构：外螺纹本体 + 独立锁紧螺母，高度可调节；内置 O 形圈防尘；球头防转结构
- 球头可单独拆卸更换，无需整体更换支承垫
,
- 高度可调 + 螺母锁止：区别 K0282~K0286 固定式支承垫，K0287 螺纹旋入调整支撑高度，锁紧螺母锁死位置，一次调定不会松动。
- 自调摆动补偿：球形支承面，可自适应工件微小倾斜、毛坯面不平，保证面接触，分散夹紧力。
- 可更换支承面：压入式球头垫块，磨损后单独更换垫块，降低夹具维护成本。
- O 形圈密封，阻挡铁屑、切削液进入球面副，防止卡滞，延长使用寿命。

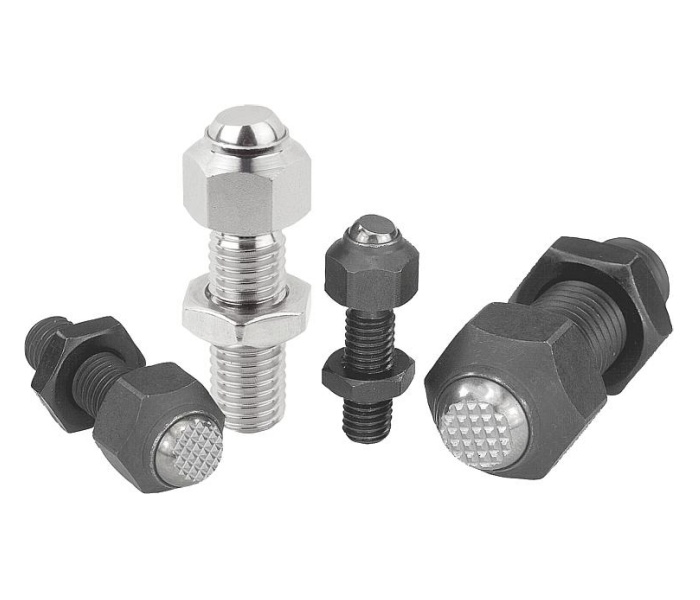

- 两种工作面可选：

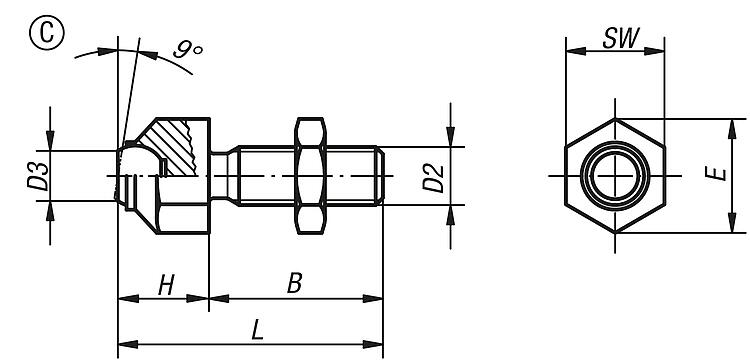

- C 光滑面：精加工工件，无压痕；

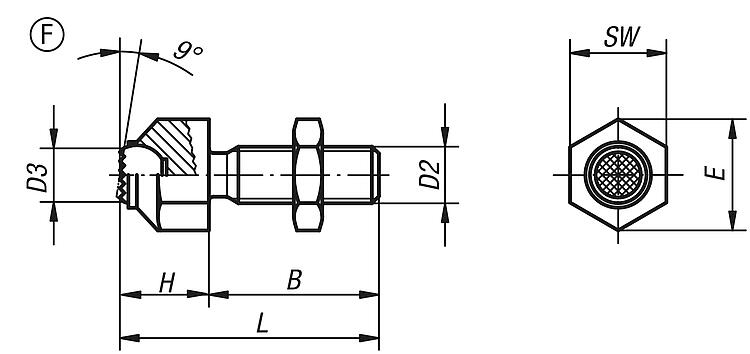

- F 菱形滚花面：铸件、锻件毛坯，增大摩擦防滑。
- 球头自带防转结构，加工振动下支承面不会旋转。
使用场景：
使用注意事项：
- CNC 工装夹具、焊接工装、检具、模具，需要现场微调支撑高度的工位。
- 铸件、锻件毛坯支撑，也可用于精加工件多点辅助支撑，防止工件加工震颤变形。
- 多品种小批量生产，频繁更换工件，需要快速微调支撑点位高度的夹具。
- 机床止挡垫块、推力支撑。
使用注意事项：
- 仅限静态载荷，禁止持续冲击载荷、交变冲击，会损坏球面副。选型预留安全余量，不要长期满额定载荷使用。
- 高度调节完成后，必须拧紧锁紧螺母；铣削振动环境若螺母未锁紧，高度会发生偏移。
- 摆动补偿角度有限，不能补偿大角度工件倾斜，大偏差需要修改夹具基准。
- F 滚花型会在工件表面留下压痕；精加工面优先选用 Form C 光滑面。
- 定期清理铁屑，检查 O 形圈；O 圈破损后切屑进入球面会造成卡滞、摆动失效。
- 更换球头垫块时，控制内六角螺丝压力，避免压坏球面本体。
- 螺纹安装时扭矩不能过大，防止夹具底板螺纹滑牙。
