产品参数
产品特点
注意事项
- 主体材质：碳钢，淬火 + 黑色氧化处理
- 球头材质（按型式区分）
- C/F：工具钢 1.2067，淬火发黑
- K：POM 白色聚甲醛
- O：不锈钢基底 + 金刚石颗粒涂层
- P：不锈钢基底，表面硫化聚氨酯 Shore A60a9361349-2...
- 结构：外螺纹本体，内置 O 型圈密封；球头防转结构，球头不可单独拆卸（一体球头）
- 调节方式：直接旋入螺纹，通过旋入深度调整支撑高度，需搭配锁紧螺母使用锁止
,
,
,
,
,

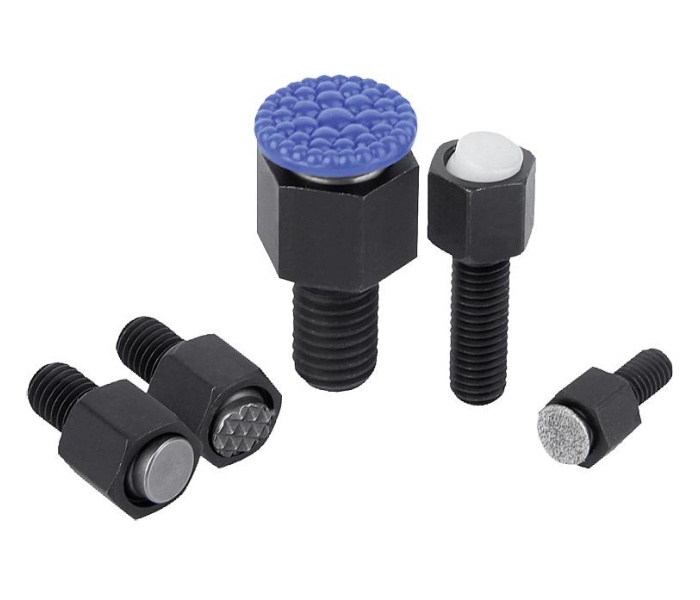

- 多材质工作面选型丰富，适配不同工件表面保护需求：
- Form C：光滑钢面，精加工件，轻微接触无压痕

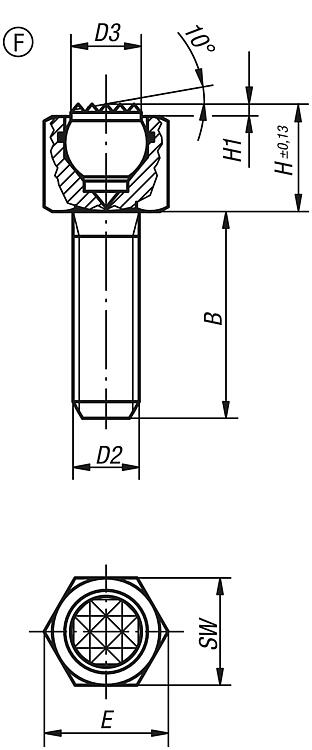

- Form F：菱形滚花，毛坯铸件，增大摩擦防滑

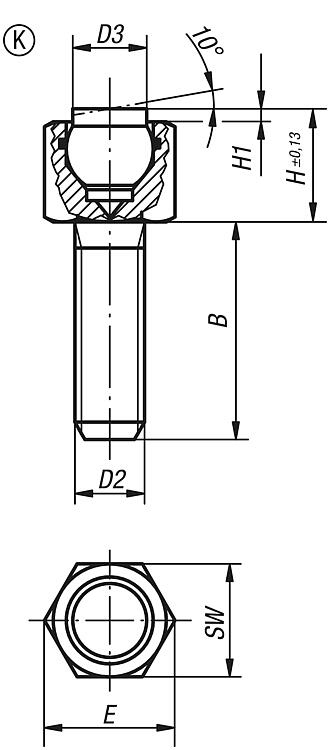

- Form K：POM 塑料面，软质，防止划伤铝件、铜件、已抛光工件

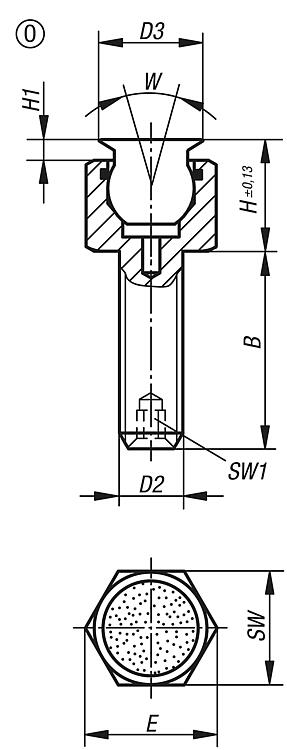

- Form O：金刚石颗粒面，极低夹紧力下高防滑，适合光滑易打滑工件

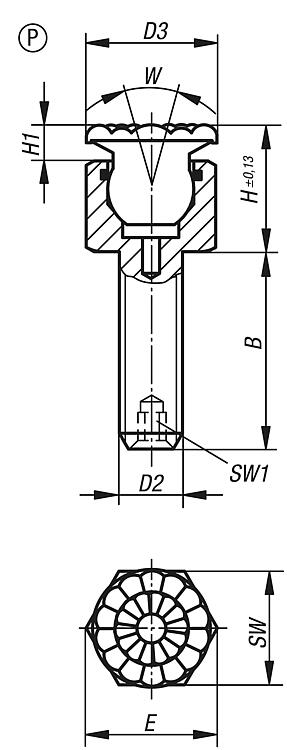

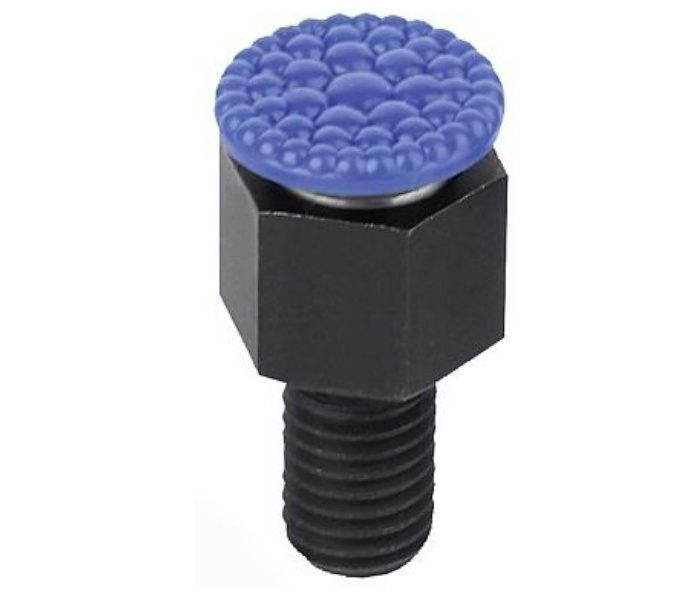

- Form P：聚氨酯 PU 珍珠面，防压伤、不染色，表面可排气，避免真空吸附粘工件KIPP
- 自调球形摆动补偿，自适应工件微小倾斜，保证面接触，受力均匀；球头带防转，抵抗铣削振动不旋转。
- 内置 O 型圈，密封防尘，阻挡铁屑、切削液进入球面副，维持摆动顺滑。
- 外螺纹结构，螺纹长度多规格可选，安装灵活，可按需调整支撑高度。
- 紧凑小巧，占用夹具空间小，适合狭小工装位置布置多点辅助支撑。
使用场景：
使用注意事项：
- CNC 工装夹具、焊接工装、检测治具、模具，多点辅助支撑，抑制工件加工震颤变形。
- 精密铝件、铜件、塑料件、抛光件夹持（优先 K/P/Pu 软面版本，保护工件表面）。
- 光滑易滑移工件夹持，选用 Form O 金刚石防滑面，低夹紧力防滑。
- 铸件 / 锻件毛坯支撑，选用 Form F 滚花钢面。
- 机床止挡块、推力垫块、装配定位支撑。
使用注意事项：
- 只允许静态载荷，严禁冲击载荷、交变动态负载；选型预留安全余量，禁止长期满额定载荷。
- 螺纹调节高度完成后，必须额外加装锁紧螺母锁死，加工振动会造成螺纹松动、高度偏移。
- 摆动补偿角度有限，不能补偿大角度工件倾斜，大形位偏差需调整夹具基准。
- 软面版本（K/P）承载能力低于钢面 C/F/O，不可重载使用；PU/POM 不耐高温，避免靠近高温切削区域。
- O 型圈定期检查更换，铁屑堆积会造成球面卡滞，摆动失效。
- 控制螺纹拧紧扭矩，防止夹具底板螺纹滑牙。
- Form O 金刚石面会轻微刻蚀工件，只用于允许轻微表面痕迹的工件。
