产品参数
产品特点
注意事项

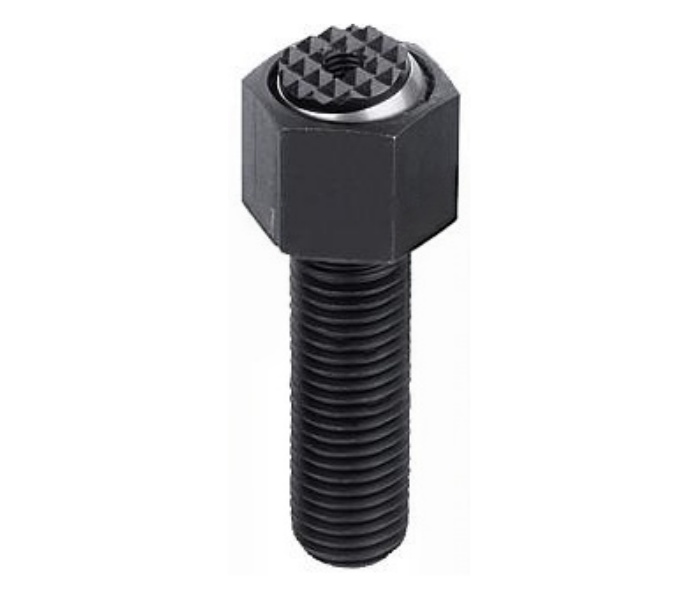

- 主体本体：碳钢，调质 + 发黑氧化处理
- 万向球头：耐酸不锈钢（防锈硬化抛光），球头防旋转结构

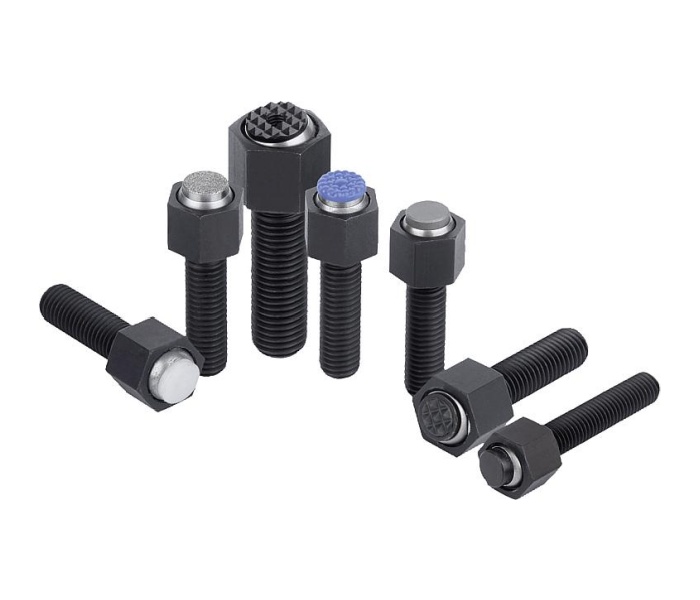

- 可替换镶片（多种 Form 型号可选，核心选型点）

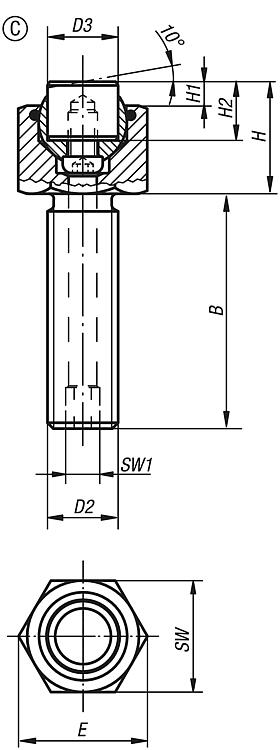

- Form C：工具钢，平整光滑钢面（最常用）

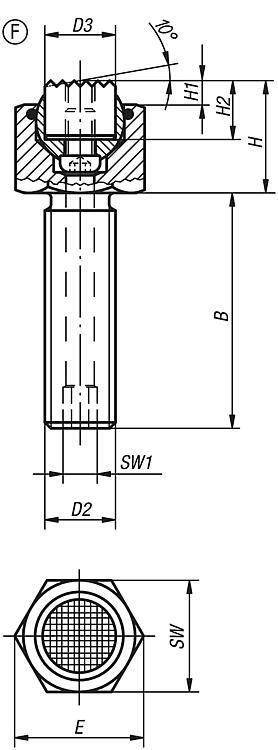

- Form F：带菱形防滑齿压片
- Form M：硬质合金锯齿镶片，强防滑

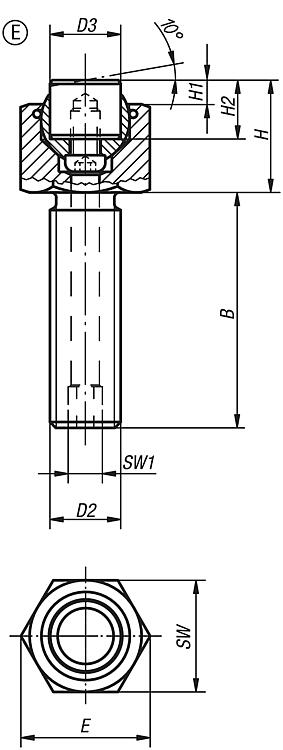

- Form E：不锈钢平整镶片

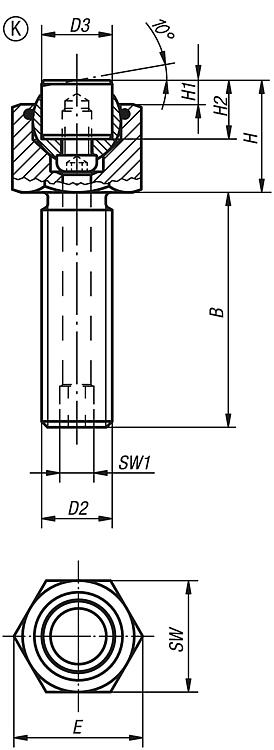

- Form K：POM 白色塑料镶片（防工件压伤）

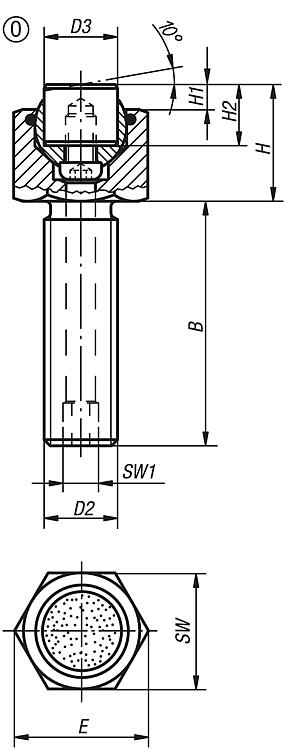

- Form O：金刚石浸渍不锈钢面，高摩擦

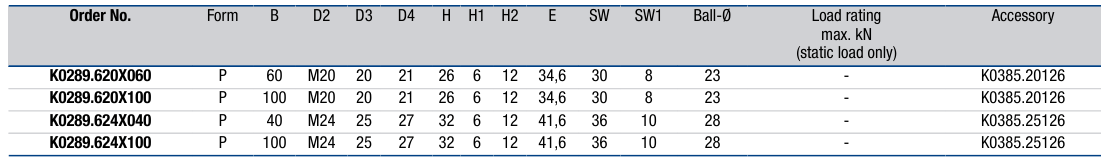

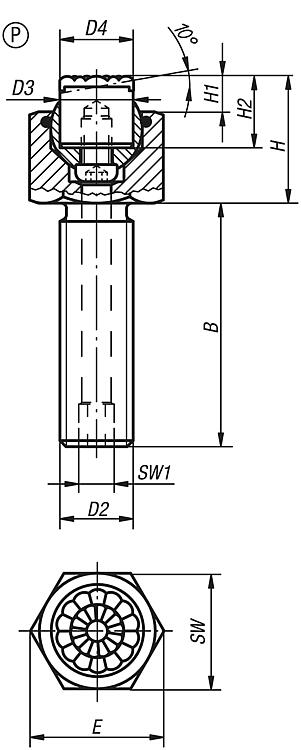

- Form P：不锈钢基底 + PU 聚氨酯表层，邵氏 A60，软接触保护工件a9361349-2...

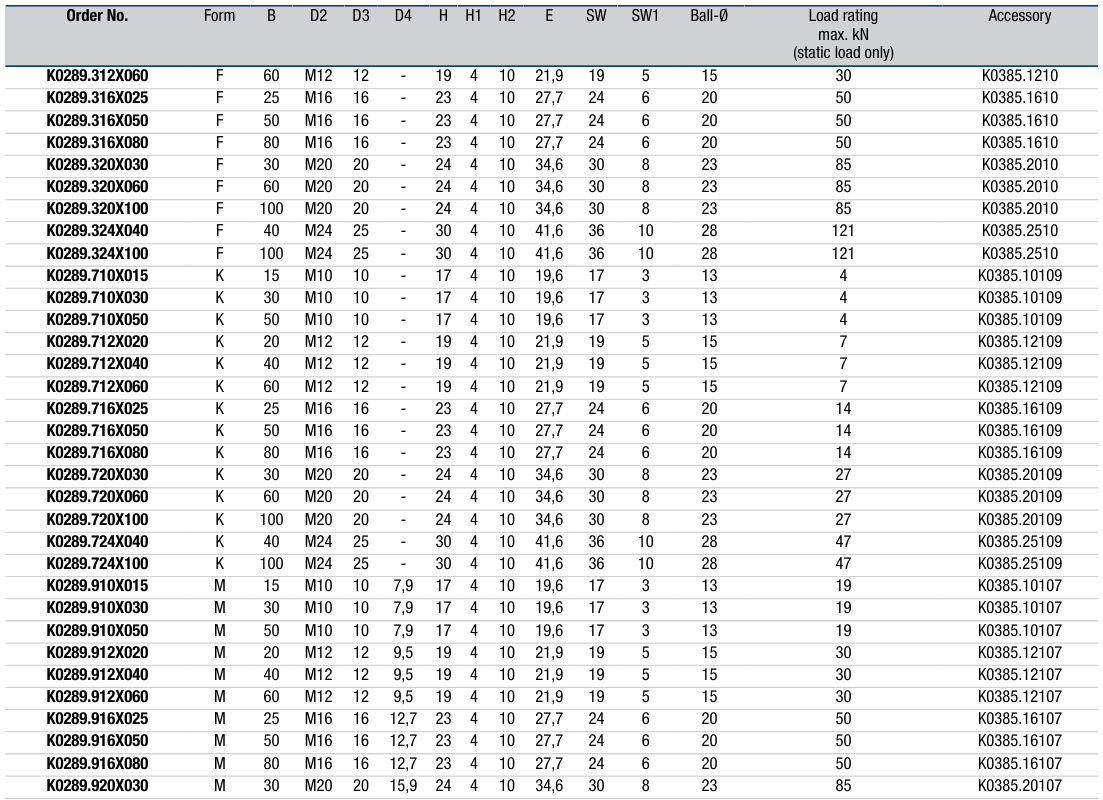

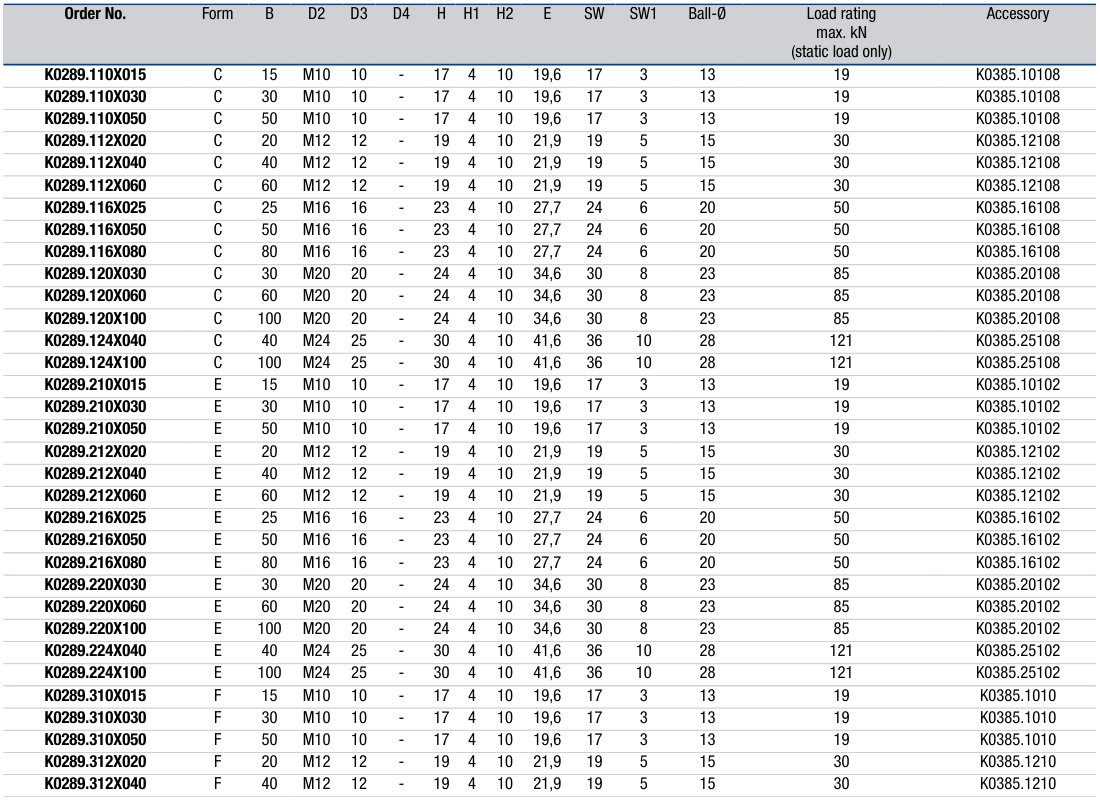

- 螺纹规格：M8 / M10 / M12 / M16 / M20 / M24 多规格，螺杆外螺纹安装
- 内置 O 形圈：密封防尘，同时预紧稳住球头，保证摆动顺滑
,
,
,
,
,
,
- 自对齐万向补偿：±12° 摆动，可补偿工件接触面微小倾斜，保证面接触，避免点接触压伤工件
- 镶片可单独更换：不用拆整套支撑垫，磨损后只换顶端镶片，降低成本
- 球头防转设计：夹紧时球体不会自转，防止划伤工件表面
- O 圈双重作用：防尘、阻挡铁屑进入球窝；提供预紧阻尼，球头不会随意晃动
- 用途：工装夹具支撑、工件止挡、夹紧受力垫块；可支撑已加工面、毛坯未加工面
- 安装形式：外螺纹旋入夹具本体，调节高度后锁紧
使用场景：
使用注意事项：
- 汽车行业：压铸铝壳体、冲压钣金、底盘零件、发动机毛坯件夹具
- 通用机械：阀体、泵体、齿轮箱铸件 CNC 加工
- 3C / 精密加工：铝壳体、精密薄板（选用 POM/PU 软镶片）
- 模具行业：模具预装工装、试模检具支撑 。
使用注意事项：
- 载荷限制：每个规格有最大允许载荷，不要超压；软镶片（POM/PU）承载能力远低于钢镶片，不可重载。
- 摆动角度上限 ±12°：工件倾斜超过 12°，球头会卡死，失去自调效果，会造成局部应力过载。
- O 圈维护：切削液、铁屑长期浸泡会老化 O 圈；恶劣工况定期检查，O 圈破损会导致球头卡滞、进杂质。
- 镶片选型禁忌
- 精加工铝 / 铜件：选 K（POM）或 P（PU），禁止 M/F 硬质锯齿款，会压痕划伤
- 毛坯铸铁 / 钢件、需要防滑：M 硬质合金齿 / F 菱形齿
- 有防锈需求：E 不锈钢镶片
- 安装锁紧：螺纹拧入后，靠螺母锁紧固定高度；不要直接旋转 K0289 本体来强行纠偏角度，依靠球头自由对位。
- 拆卸球头：如需拆下球头组件，向内按压内六角螺丝即可取出球头组件，方便清洁。
- 不可做持续冲击载荷：适合静态夹紧支撑；频繁冲击工况不推荐。
- 温度限制：PU/POM 镶片耐高温差，高温工况优先选金属镶片版本。
