材质与表面处理

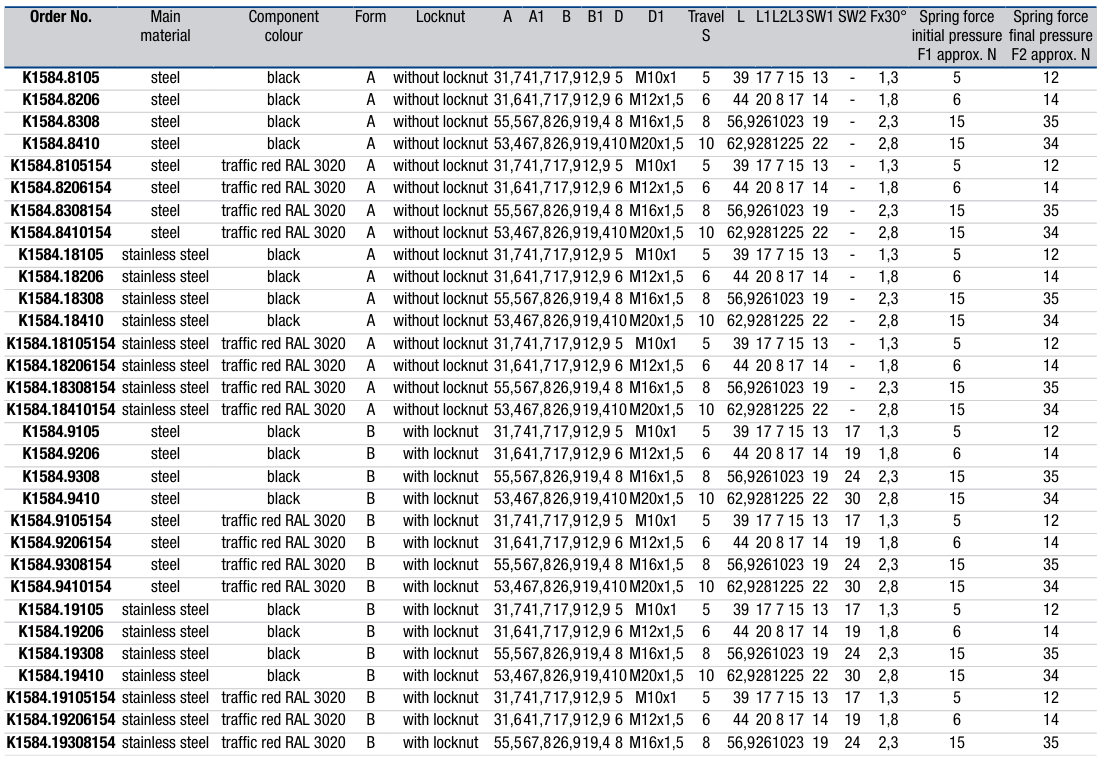

尺寸与力学参数

• 销体伸缩行程 S：5/6/8/10mm（随螺纹规格递增）
• 初始弹簧弹力 F1：6~32N；终弹力 F2：14~60N
• 配套配件：Form B 标配同材质锁紧螺母；选配定位衬套 K1290、隔环 K0665

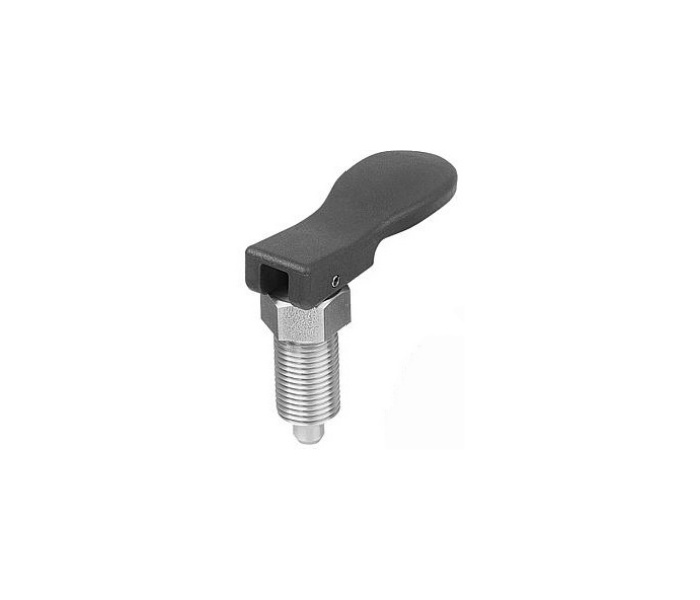

• 工作原理：凸轮死点结构，手柄抬起保持解锁，放下销自动弹出锁止；自带阻尼卡位，不会随意回弹

产品核心特点

1. 耐高温 PPA 凸轮手柄，高温工况不软化

   普通尼龙手柄 80℃即变形，本品 PPA 材质长期 160℃稳定，烘箱、热加工设备专用，是高温环境替代手拉分度销的首选。
2. 凸轮杠杆省力操作，单手快速切换

   扁平拨杆杠杆结构，拨动行程短、操作力度轻，戴隔热手套也可轻松解锁，批量高温产线检修效率高。
3. 持续解锁保持功能，无需长期手持

   拨杆抬起后凸轮卡死，销体持续缩回保持解锁状态，可放手装配工件，区别手拉销必须一直拉住。
4. 淬火加长圆柱销，抗侧向剪切不脱销

   整体硬化精磨圆柱销，插入深度大，高温设备振动、旋转分度工位不会自行退销，定位精度稳定。
5. 双材质适配干湿高温车间

   碳钢款性价比高，干燥热加工机床；303 不锈钢款耐水雾清洗、高温食品设备。
6. 双版型灵活安装

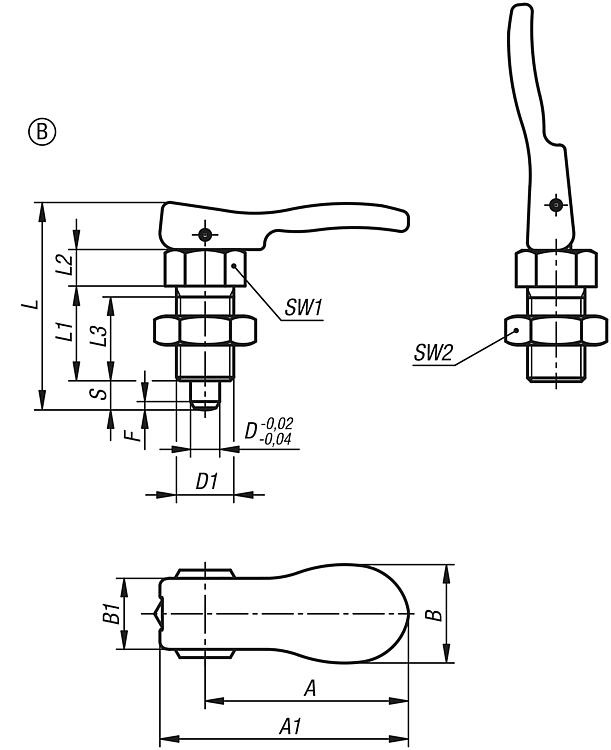

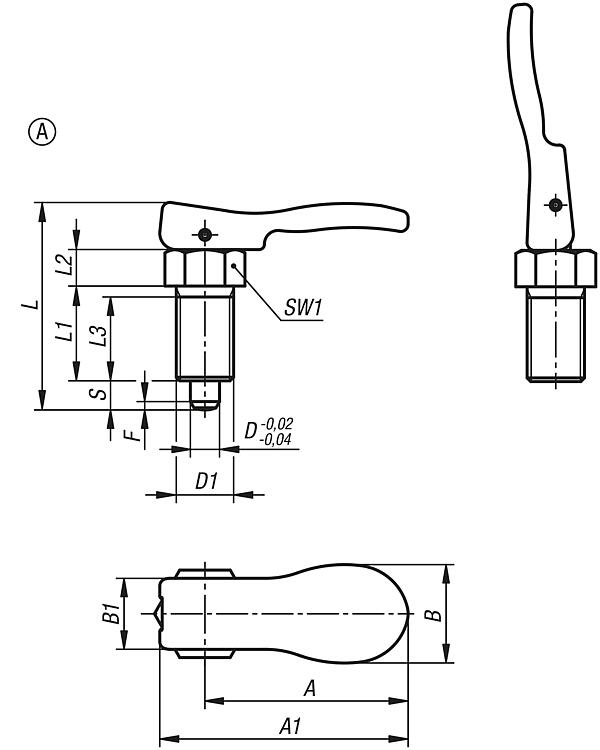

   A 型空间狭小简易装配；B 型带锁紧螺母，可补偿钣金加工公差，锁定螺纹旋入深度防松。
7. 自带阻尼卡扣，定位手感清晰

   凸轮内置卡位弹片，到位有明显阻尼感，可直观判断销完全锁止到位，避免虚锁。

装配规范

1. 机架加工匹配内螺纹孔，直接旋入柱塞；Form B 装配后拧紧锁紧螺母固定高度，高温冷热循环防自转松退。
2. 定位孔入口做 R 倒角，避免高温热胀工件棱角刮伤淬火销体，造成卡顿回弹不畅。
3. 禁止长时间将凸轮拨杆保持解锁静置，弹簧长期拉伸高温下加速疲劳失效。
4. 薄板钣金装配加装平垫圈，防止高温热胀挤压套筒变形。

工况选型限制

1. 碳钢款防腐短板

   长期盐雾、海水、浓酸碱喷淋环境易生锈，高温清洗设备选用不锈钢 303 版本。
2. 不锈钢材质边界

   仅耐受清水、食品弱油脂；高盐海洋、强化工长期浸泡会点蚀，强腐蚀场景定制 316 材质。
3. 温度红线

   持续超过 160℃长期工况禁用，PPA 手柄硬化开裂；250℃仅允许瞬时短时使用。
4. 载荷限制

   仅用于分度定位，不可作为重型承压锁紧件；持续冲击载荷会压弯定位销。
