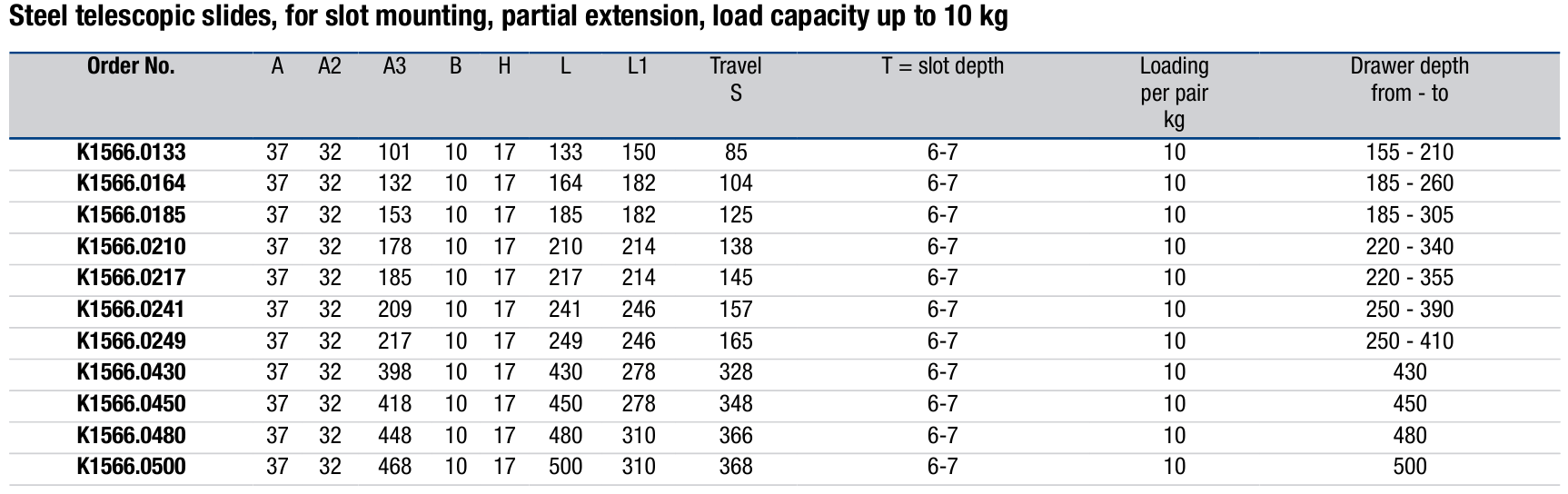

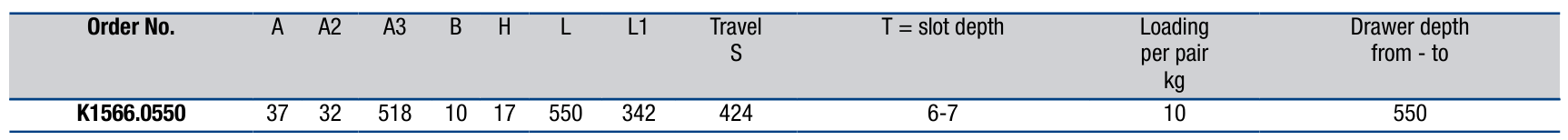

产品参数
产品特点
注意事项
- 材质
- 滑轨主体：钢材
- 滚珠：C 型钢珠（淬火硬化）
- 保持架：塑料球笼
- 表面处理：电镀锌
- 额定负载：一对滑轨最大动态负载 10kg（垂直安装、全伸展工况，20000 次循环寿命）
- 安装形式：槽式嵌入安装，槽深 T=6~7mm
- 结构类型：部分伸展（行程 S ＜滑轨安装长度 L）

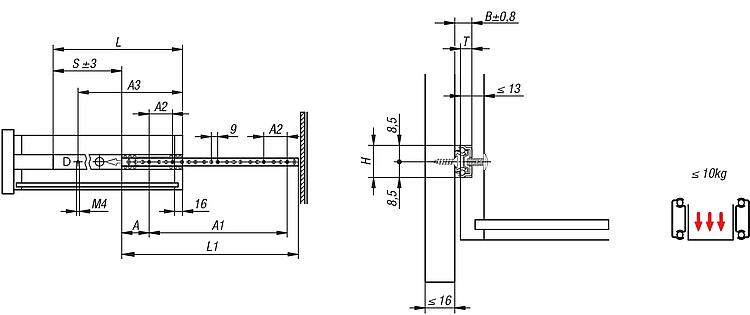

- 截面尺寸（全规格通用）
- H 高度：17mm；B 宽度：10mm；A：37mm；A2：32mm
,
- 槽口嵌入安装，直接嵌入型材槽内，无需侧面打孔固定，装配简洁，适合铝型材机架。
- 低摩擦滚珠滑动，侧向刚性好，推拉顺滑，不易左右晃动。
- 闭合位置自带锁止，抽屉收回后自动卡位，防止意外滑出。
- 电镀锌防锈表层，适合普通室内工业环境。
- 经济型轻载方案，标准件现货，支持 CAD 模型下载。
- 部分伸展设计，拉出行程小于滑轨总长，安全性高，不会完全脱出。
- 负载为成对额定值，单根不能单独承载；严禁超载使用，超载会大幅缩短寿命、卡滞、变形。
- 属于部分伸展滑轨，不可当作全伸展滑轨使用，选型前确认所需拉出行程。
- 槽安装槽深度必须控制 6~7mm，槽加工精度不足会造成滑动卡顿、偏摆。
- 测试寿命基准 20000 次循环，高频往复场景需预留安全负载余量。
- 不适合强腐蚀环境（强酸、强碱、盐雾户外），该款仅镀锌，无不锈钢防腐等级。
- 安装必须保持左右滑轨平行，平行度偏差会造成推拉阻力大、磨损加速。
- 禁止拆卸滚珠保持架，拆散后无法复原，直接报废。
- 运行可少量润滑，不建议大量加注油脂，容易积灰影响滑动。
