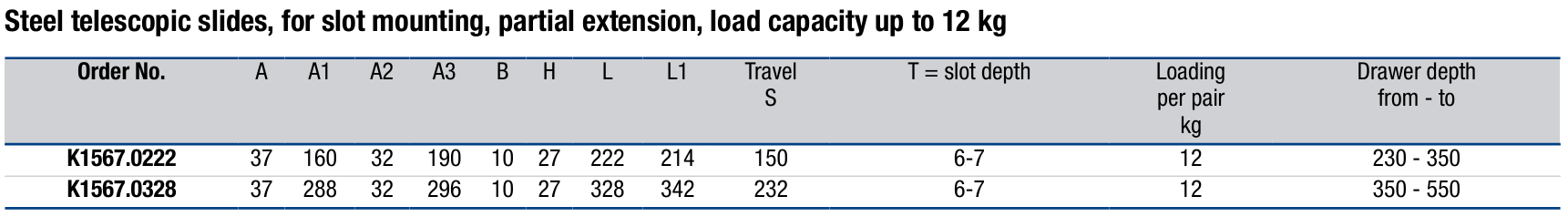

产品参数
产品特点
注意事项
材质
滑轨本体：钢材
滚珠：淬火 C 型钢珠
保持架：塑料球笼
表面处理：电镀锌
额定负载：一对滑轨动态最大负载 12kg（垂直安装、全伸展工况，20000 次循环寿命）
安装方式：型材槽内嵌入安装，槽深 T=6~7mm
结构类型：部分伸展（行程 S＜滑轨安装长度 L）

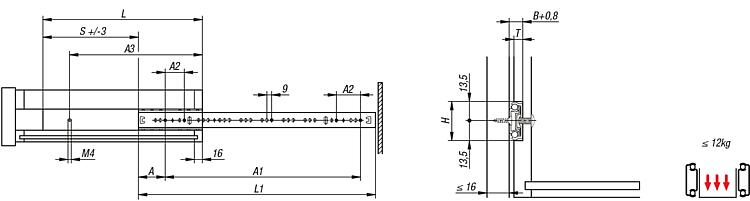

截面尺寸
H 高度：27mm；B 宽度：10mm
滑轨本体：钢材
滚珠：淬火 C 型钢珠
保持架：塑料球笼
表面处理：电镀锌
额定负载：一对滑轨动态最大负载 12kg（垂直安装、全伸展工况，20000 次循环寿命）
安装方式：型材槽内嵌入安装，槽深 T=6~7mm
结构类型：部分伸展（行程 S＜滑轨安装长度 L）
截面尺寸
H 高度：27mm；B 宽度：10mm

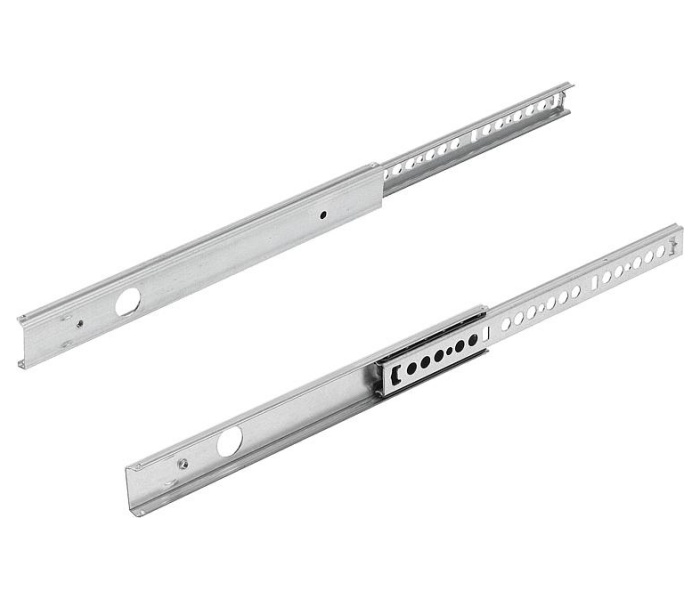

- 型材槽嵌入式安装，直接卡入铝型材槽内，无需侧面钻孔，装配快速，适配工业铝型材机架。
- 滚珠式滑动结构，摩擦小，侧向刚性强，推拉不易左右晃动；相比 K1566 承载能力更高。
- 闭合自带机械锁止，抽屉收回自动卡位，防止设备震动时意外滑出。
- 电镀锌处理，室内普通工业环境防锈。
- 经济型工业标准件，成对供货，官网可下载 STEP/CAD 模型。
- 部分伸出设计，无法完全抽离，安全防脱落。
- 额定负载为一对滑轨联合承载，不可单根独立承重；严禁超载，超载会快速变形、卡滞、寿命骤降。
- 属于部分伸展滑轨，拉出行程短于滑轨总长，选型务必核对实际需要抽拉距离，不可当作全伸滑轨。
- 铝型材槽深必须 6~7mm，槽加工精度差会造成滑动卡顿、偏摆、磨损加剧。
- 寿命基准 20000 次循环，高频往复工况，建议预留安全负载余量，不要满负荷长期使用。
- 仅电镀锌，不适用强酸强碱、盐雾、户外强腐蚀环境，无不锈钢防腐等级。
- 左右滑轨安装必须保持平行，平行度偏差会增大推拉阻力，加速滚珠磨损。
- 禁止自行拆解滚珠保持架，拆开后无法复原，滑轨直接报废。
- 润滑仅少量干性润滑为宜，大量加注油脂容易吸附粉尘，造成后期滑动阻滞。
