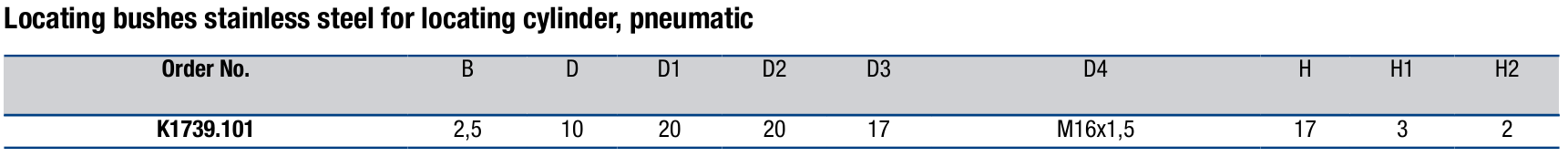

产品参数
产品特点
注意事项
. 材质与表面处理
- 基材：不锈钢，整体淬火硬化，摩擦接触面高硬度耐磨
- 表面：不锈钢光亮原色，无电镀、发黑镀层，长期耐锈蚀
- 适配主体：同规格 K1738 不锈钢气动定位气缸

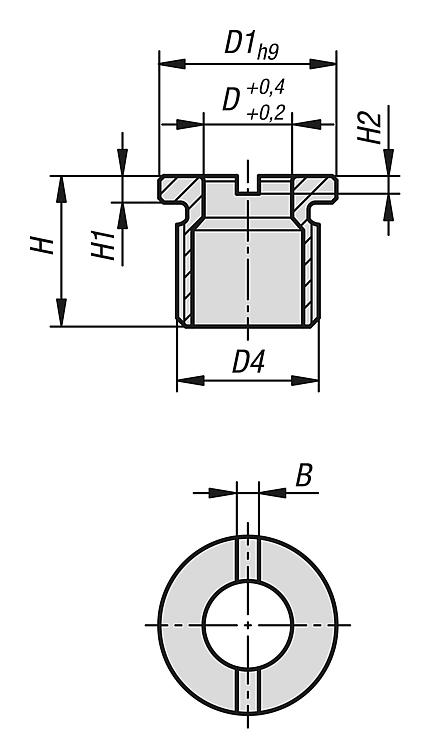

- 安装分两种款式：
- A 型：螺母锁紧式，适配板厚≤10mm

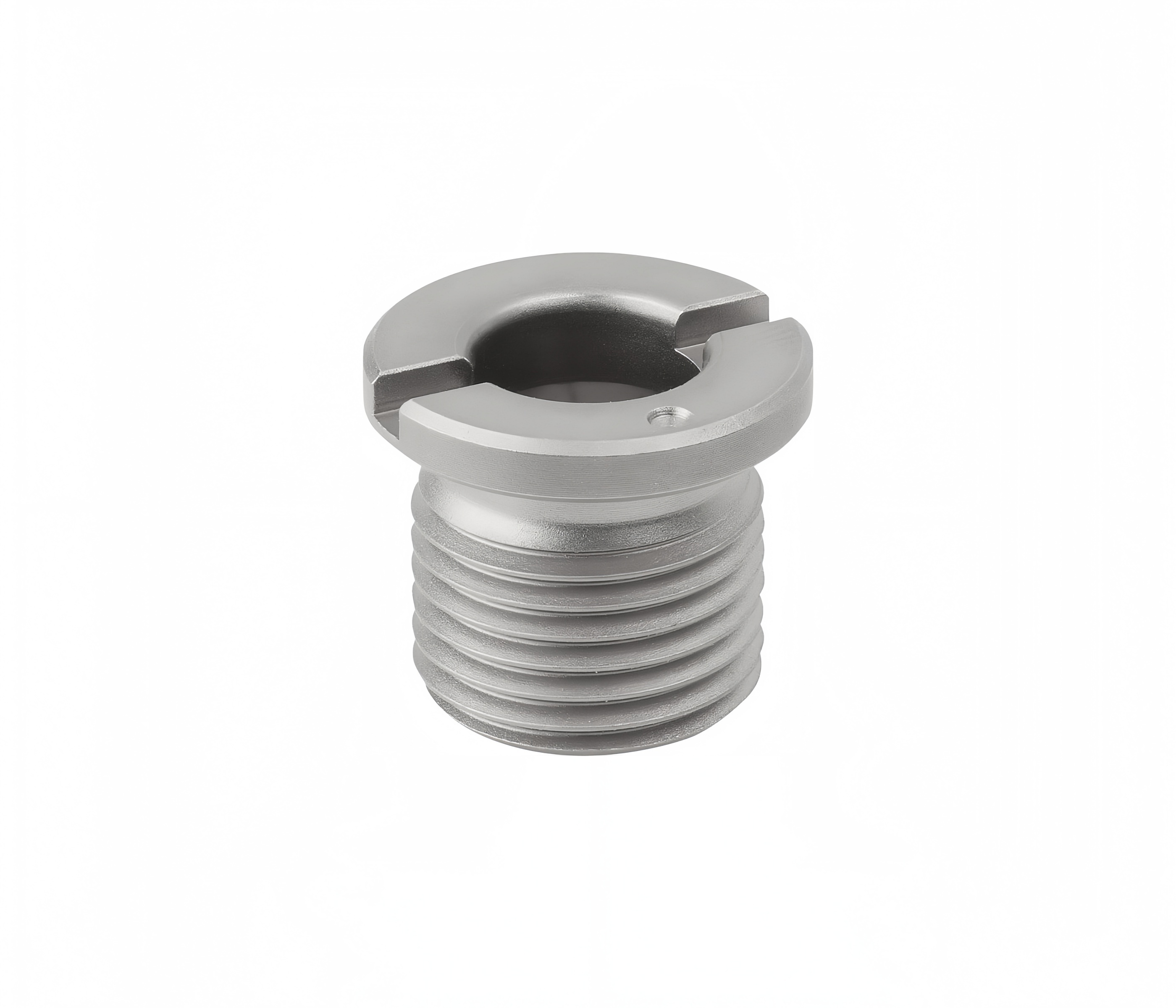

- B 型：螺纹旋入式，适配板厚＞10mm 或盲孔安装
- 全硬化不锈钢，长效防锈耐磨
整体淬火处理，内孔与锁紧槽硬度高，高频拆装不易磨损、不会扩大配合间隙；不锈钢原色无镀层，不存在起皮、脱落锈蚀问题，水洗工位长期稳定使用。
- A/B 两种安装结构，适配不同工装板
A 型螺母锁紧，薄板通用；B 型外螺纹旋入，厚板、盲孔工装专用，安装灵活，无需定制工装底板。
- 标准环形锁槽，三点均匀受力
内圈精密环形凹槽，与 K1738 三颗同步钢珠完美贴合，侧向震动、轻微切削力下无单点偏磨，定位刚性稳定。
- 微型紧凑尺寸，高密度多工位排布
整体外径仅 20mm，体积小巧，工装底板可密集布置多组定位单元，适配小型检测治具、微型交换工装。
- 全套统一不锈钢材质，杜绝电化学腐蚀
与 K1738 气缸同为不锈钢材质，无碳钢搭配产生电位差，避免点蚀、锈斑卡滞故障。
- 光滑一体结构，清洁维护简单
无台阶藏屑死角，气枪可快速吹扫内孔、卡槽铁屑、水渍，不易积屑卡死钢珠。
- 标准化成套匹配，互换性强
仅配套同规格 K1738 气动气缸，同型号气缸与衬套可任意互换，多工位零点阵列自由组合。
1. 装配匹配要求
- 必须配对同规格 K1738 不锈钢气动定位气缸，禁止混用 K1220/K1487 碳钢衬套、K1475 手动衬套，尺寸、防锈体系不匹配。
- A 型衬套搭配专用锁紧螺母均匀锁紧，避免单边受力衬套倾斜；B 型螺纹旋入时控制扭力，不可蛮力拧动造成内孔失圆。
- 工装底板安装孔严格管控公差，孔径过大易导致衬套松动、定位偏移。
- 多衬套阵列使用时，衬套中心距公差不得超过 ±0.1mm，保证工装顺畅落位无卡滞。
2. 日常维护保养
- 每次换模用气枪清理衬套内孔、环形卡槽铝屑、铁屑，硬质碎屑会划伤硬化不锈钢配合面，加速磨损。
- 水洗、潮湿工况使用后，彻底吹干内部残留水汽，防止表面产生点蚀麻点。
- 定期在锁紧卡槽涂抹耐水高温润滑脂，降低钢珠与衬套摩擦损耗。
- 内孔出现深划痕、锁槽挤压变形、大面积锈蚀点蚀时，立即更换衬套。
