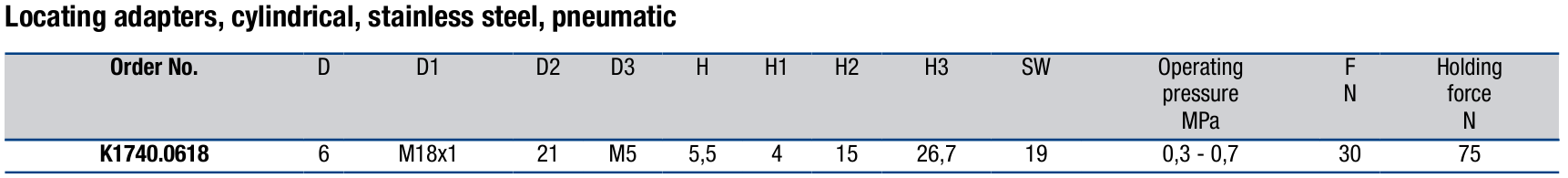

产品参数
产品特点
注意事项
. 材质与表面处理
- 主体筒体：通体不锈钢，光亮无镀层，整体硬化耐磨防锈
- 密封件：NBR 丁腈橡胶密封圈，耐切削油、乳化液、清水
- 配套配件：专用定位销 K1564
- 外形结构：标准圆柱外螺纹锁紧安装结构

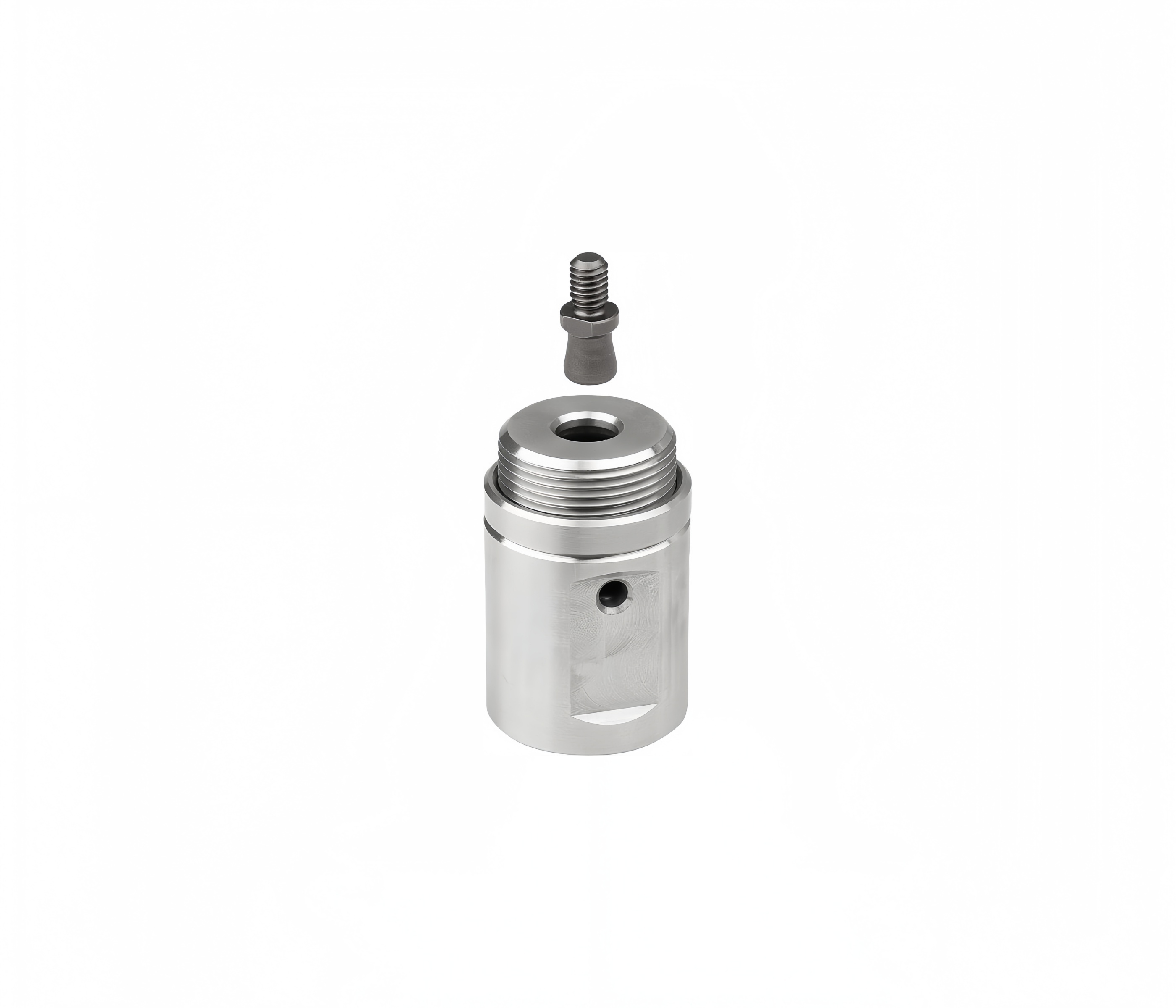

- 全不锈钢圆柱一体结构，长效耐腐蚀
整机无碳钢部件，不锈钢原色无电镀、发黑层，水洗、弱酸弱碱加工环境长期使用无点蚀、不生锈卡滞，适配卫生级设备工况。
- 通气夹紧、弹簧自动松开，操作便捷
单路简易气控，搭配二位三通电磁阀即可控制；断气自动释放定位销，无需反向供气，简化气动管路布线成本。
- 微型圆柱紧凑尺寸，高密度排布
整体外径仅 21mm，外螺纹锁紧式安装，占用工装空间极小，小型治具可密集布置多组定位单元。
- 一体式密封结构，易清洁不易积屑
光滑圆柱外壁无藏屑台阶，气枪可快速吹扫铁屑、水渍，维护简单，不易出现夹持卡顿故障。
- 标准化成套匹配，互换性强
仅配套同规格 K1564 定位销使用，同型号适配器完全通用，多工位零点阵列自由组合搭配。

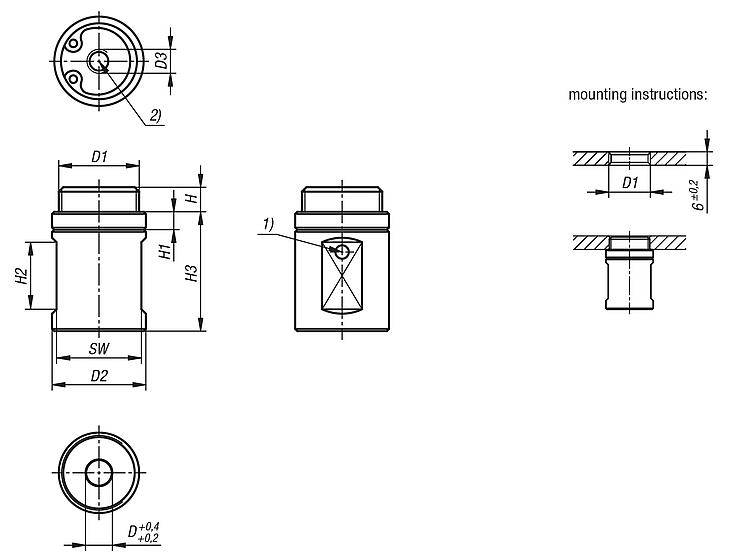

- 专用 6mm 板适配安装，通用性高
出厂尺寸匹配行业通用 6mm 工装交换板，无需额外定制底板，直接装配上线。
1. 装配匹配要求
- 必须搭配同直径规格 K1564 定位销使用，禁止非标销件混用，否则夹持力与定位精度失效；
- 采用 SW19 标准扳手锁紧 M18 外螺纹，均匀控制扭力，禁止蛮力拧动造成筒体变形、内部密封破损；
- 工装板安装孔公差严格管控，孔径超差会导致适配器安装松动、定位偏移；
- 多只组合定位时，各单元中心距公差控制在 ±0.1mm 以内，保证定位销顺畅插拔。
2. 气源使用规范
- 压缩空气前端必须加装油水分离器，无水无油，避免水汽油污造成内部弹簧锈蚀、密封圈提前老化；
- 供气压力严禁超过 0.7MPa，超压会挤压内部弹簧永久变形，降低夹持力与使用寿命；
- 仅适配二位三通单作用电磁阀，无需双路气路控制。
3. 日常维护保养
- 每次换模用气枪吹扫适配器夹持口、定位销表面金属碎屑，硬质颗粒会刮伤不锈钢夹持面；
- 水洗、潮湿工况使用后，彻底吹干内部残留水汽，防止不锈钢表面产生点蚀麻点；
- 定期在夹持接触面涂抹耐水润滑脂，减少摩擦损耗；定期检查 NBR 密封圈，出现硬化渗漏及时更换。
