材质 & 表面处理

• Form C/F：球头为淬火钢，球座高碳钢；球头发黑氧化，球座磷化
• Form G/J：球头高碳钢，球座淬火；球头磷化，球座发黑氧化
• 球头防自转结构，夹紧时球体不会旋转划伤工件

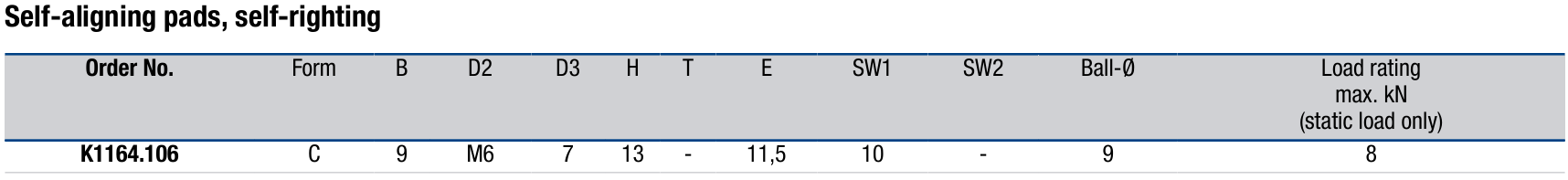

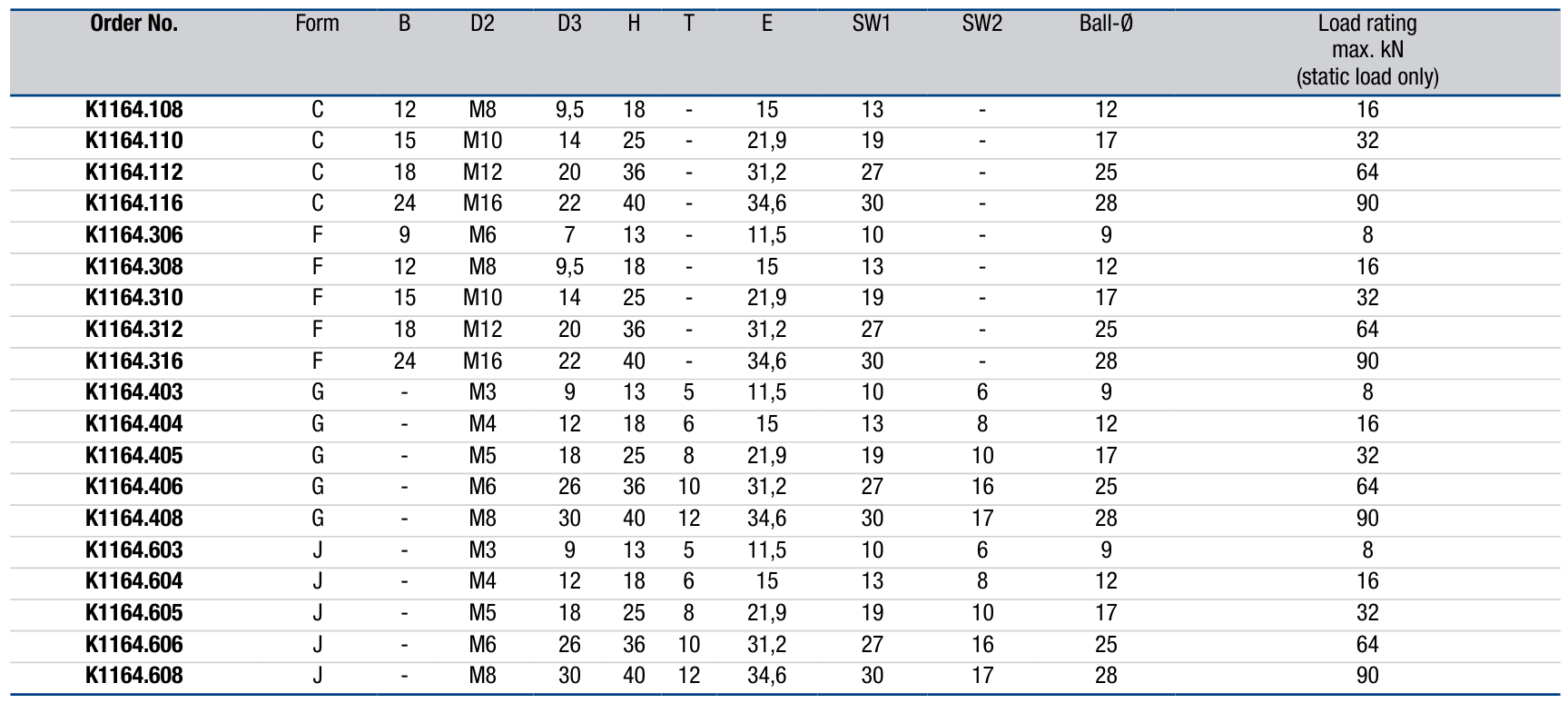

规格与载荷

• 螺纹规格：M3 / M4 / M6 / M8 / M10 / M12 / M16
• 静态最大载荷：M6=8kN，M8=16kN，M10=32kN（仅允许静态夹紧载荷）
• 摆动角度：±9°
• 结构：一体式，不可单独更换镶片，无 O 型圈

• 自复位功能（最大亮点）：夹紧受力倾斜后，一旦卸掉压力，球头自动回弹回到水平原位；K0289/K0290/K0291/K0302 没有复位弹簧，卸力后保持倾斜姿态。
• ±9° 角度补偿，自动适配工件微小斜面，保证面接触，避免单点应力集中。
• 球头防旋转，夹紧过程球不转动，保护工件表面。

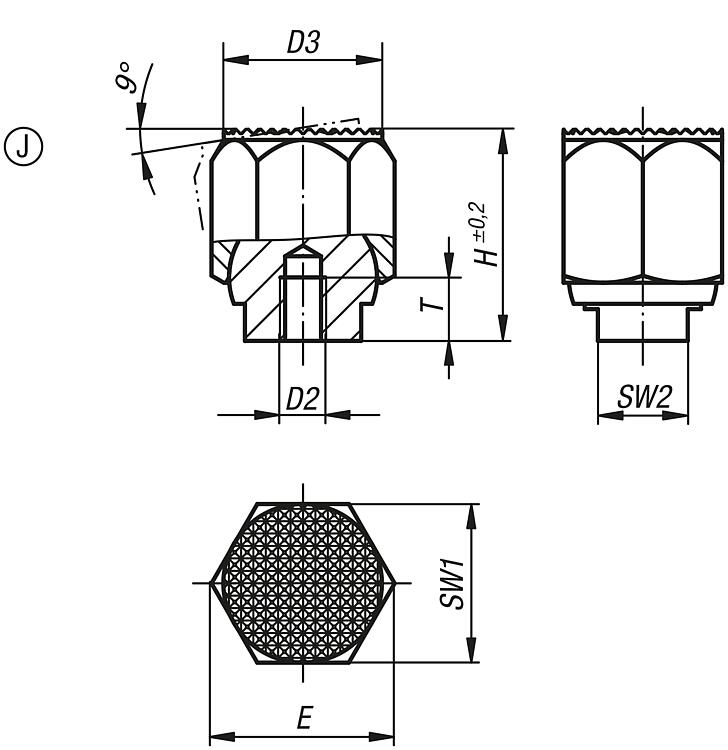

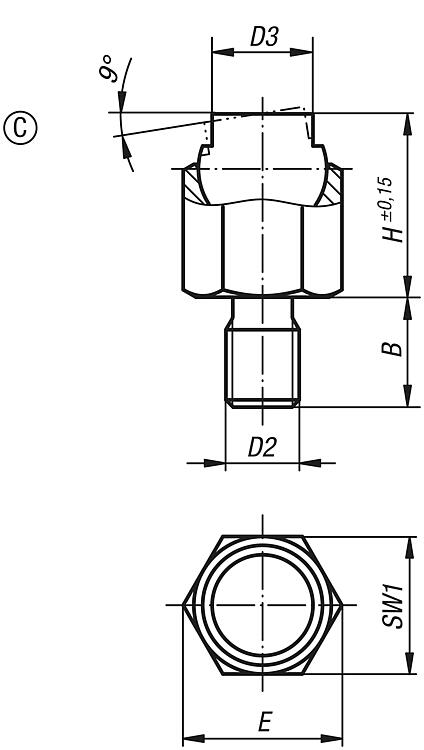

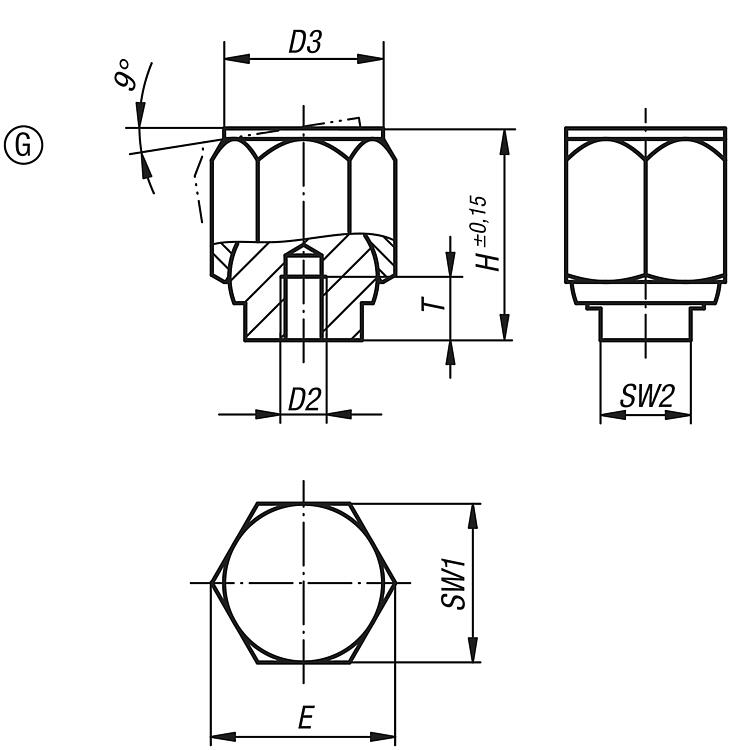

•  两种安装方式可选：外螺纹款（C/F） 旋入夹具板；压入款（G/J） 直接压入夹具板孔内，无需螺纹锁紧。
•  结构紧凑，体积小巧。
•  一体成型头部，零件数量少。

• CNC 批量加工工装（最核心场景）
• 冲压件、压铸件检具
• 焊接工装定位支撑
• 装配压装工装

• 仅限静态夹紧载荷，禁止冲击、持续震动载荷，无 O 圈，震动容易导致球头松旷、卡滞
• 最大倾斜补偿±9°，工件斜面超过该角度，球头锁死，造成局部应力过载，压坏工件或支撑垫。
• 无 O 型圈防尘密封：重切削工况铁屑、切削液容易进入球头内部，会造成卡滞、弹簧失效；重切削不推荐，轻切削 / 检具 / 焊接工装更合适。
• 一体式球头，不可单独更换镶片，头部磨损后必须整体更换，无法只换接触面。
