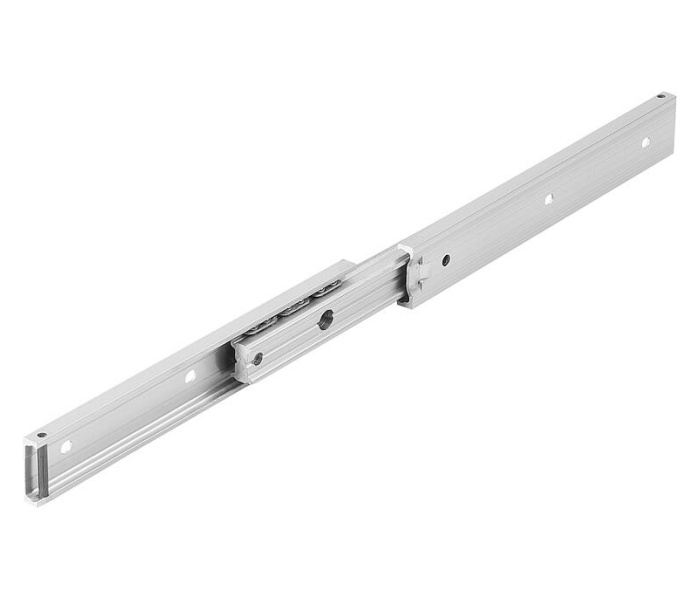

伸缩滑轨 K2451

K2451 属于 KIPP 微型伸缩导轨系列（K2451~K2456），铝制阳极氧化、侧装式全延伸三节滚珠滑轨，体积小巧轻量化，专为狭小安装空间设计，成对使用；多用于医疗设备、检测仪器、自动化小型抽屉、精密工装、小型电控盒抽拉结构

下载产品pdf 咨询报价

产品参数

产品特点

注意事项

滑轨本体：铝合金，银质阳极氧化
保持架 / 滚珠：钢制淬火滚珠、镀锌保持架

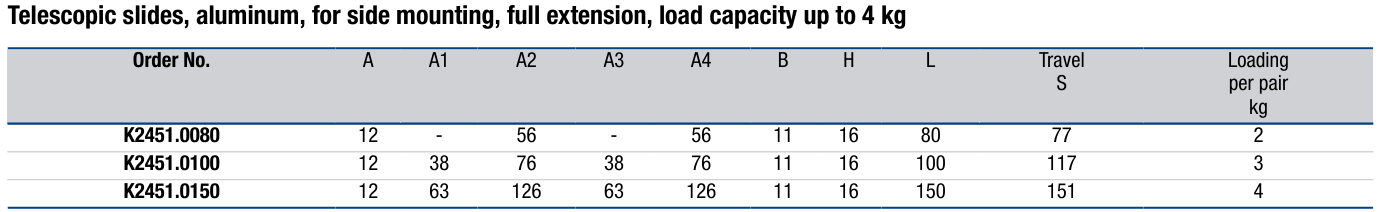

标准长度：70 / 80 /100 /120 /150 /200 mm
额定动态载荷：一对最大 4kg（垂直安装、全伸工况），短规格载荷更低（80mm 款 2kg、100mm 款 3kg）KIPP KR
供货形式：按一对（2 支）销售

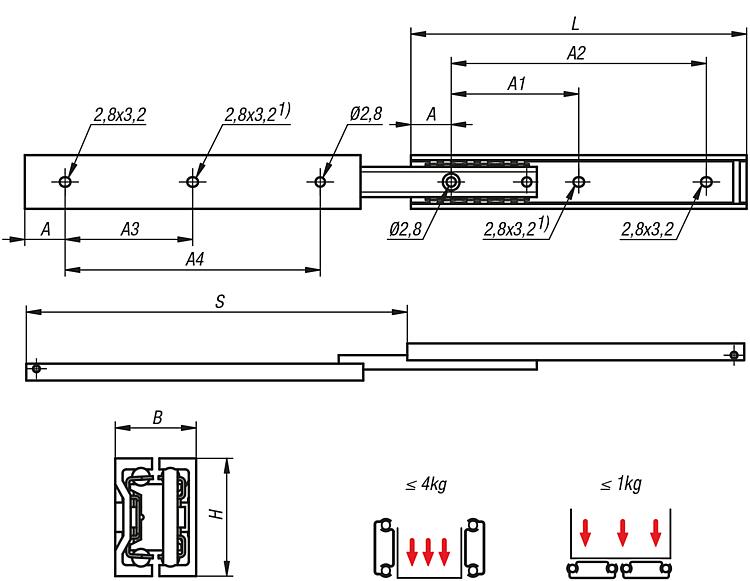

安装高度 H：16mm，宽度 B：11mm
行程：≈滑轨本体长度
适用温度：5℃ ~ +35℃
推荐螺丝：M2.5，螺钉头高度≤0.9mm（重点）KIPP
循环寿命：50000 次

微型紧凑结构，高度仅 16mm，适合空间受限的精密设备
铝轨轻量化，阳极氧化表面耐磨、不易生锈，外观洁净
全拉出结构，行程接近滑轨总长，内部组件可完全抽出检修
精密滚珠循环，运行顺滑、间隙小，侧向导向精度高
低噪音，适合医疗、测量仪器等对振动、噪音敏感场景

额定 4kg 为垂直安装、成对使用、全伸条件；水平侧向安装承载下降约 75%，不推荐重载横装KIPP KR
紧固螺钉头高度严禁＞0.9mm，极易刮蹭保持架，造成卡顿、滚珠脱落
只能使用 M2.5 小螺丝，螺丝长度不可过长，避免顶到滚珠道
属于轻载精密滑轨，禁止冲击载荷、偏载、单点受力，极易变形报废
出厂预润滑，粉尘多的工况要定期清洁，不适合强腐蚀、盐雾环境（腐蚀工况选 K2453 不锈钢款）
安装必须左右平行等高，平行度偏差会快速加剧单边磨损
不可强行超行程拉扯，全伸位置自带限位，不要额外外力撞击限位端
