核心材质构成

1. 底座、钳体：调质合金钢，黑色氧化防锈处理
2. 夹紧销、支撑垫块：工具钢整体淬火，高硬度耐磨
3. 丝杆、定位螺栓：高强度合金钢，抗拉伸不变形
4. 可选软爪：纯铜材质，适配铝、塑胶、镜面工件防划伤

产品核心特点

1. 真正五面无干涉加工，完美适配五轴联动

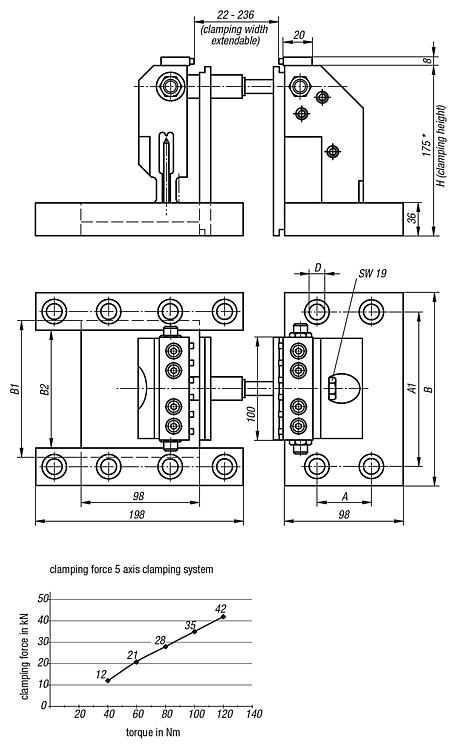

   仅 8mm 超薄夹持高度 + 175mm 加高支撑底座，工件完全悬空，五轴机床 A/C 轴任意角度摆头、主轴旋转不会与夹具碰撞，一次装夹完成全部 5 个面加工，省去多次翻面装夹，消除重复定位误差，大幅提升复杂零件精度与加工效率。
2. 42kN 超强下置拉紧力，薄壁件不易震刀变形



   锁紧丝杆直接布置工件支撑面正下方，拉力垂直向下压紧工件，不会像传统侧夹虎钳产生翻转力矩；42kN 高刚性夹持，细长件、薄壁铝件、薄型腔件高速切削无震动、无位移，加工表面光洁度更高。
3. 免预压夹持，不破坏工件基准与外观



   4mm 刃口式夹紧销靠点接触锁定，无需提前在工件侧面开槽、压印，镜面铝、医疗抛光件、外观装饰件加工不会产生夹痕，省去二次打磨工序。
4. 模块化行程与高度自由拓展

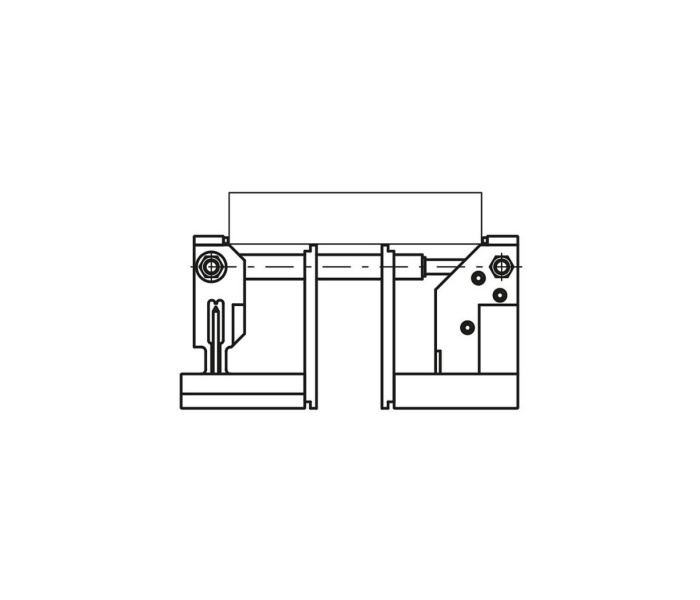

   自带两段标准延长轴，小件直接使用；大件加装 K0947 加长轴拓宽夹持宽度；加高不足可叠加 K0941 垫高座，适配不同摆头行程、不同高度工件，一套夹具覆盖全品类零件。
5. 网格板快速锁固，批量自动化换产

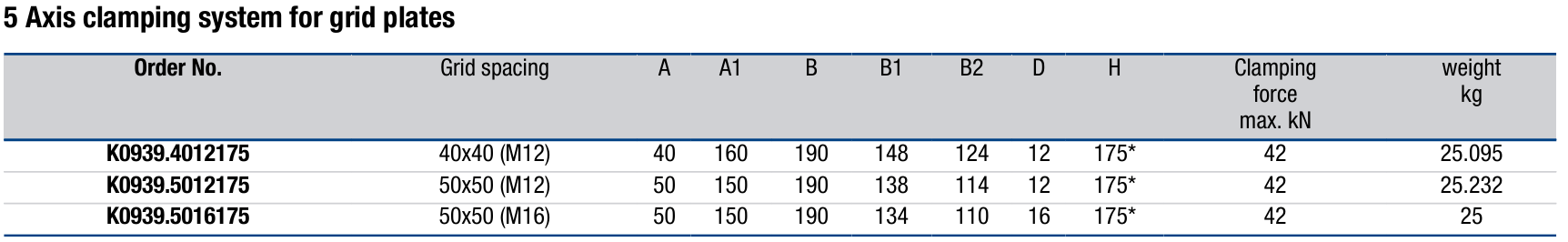

   适配行业通用 40/50mm 标准网格定位板，M12/M16 定位销一键锁死，1 分钟完成拆装；多工位并排布局无干涉，适合自动化产线、批量 CNC 加工车间。
6. 耐磨防腐，恶劣切削环境长效耐用



   钳体黑色氧化防锈，受力夹紧销整体淬火硬化，铁屑、切削液长期浸泡不易锈蚀、磨损，使用寿命远超普通五轴平口钳。
7. 丰富原厂拓展配件



   可搭配限位挡块 K0948、软爪、加长轴、多层垫高座、侧定位挡片，快速切换夹持方案，兼容块状、圆柱、异形毛坯。

（一）装夹安装规范

1. 固定夹具前彻底清理网格孔内铁屑、油污，保证定位销完全贴合网格板基准面，虚位会导致五轴多角度加工尺寸批量超差。
2. 安装仅使用原厂 K0815 肩型螺栓，禁止普通内六角螺丝，避免锁紧应力扭曲底座，破坏支撑面平行度。
3. 多台夹具并排布局时，夹具间距预留≥20mm 排屑空间，防止切削堆积卡死活动钳体，影响五轴摆头转动。
4. 叠加垫高座时，垫块与夹具支撑面完全贴合，禁止单点悬空支撑，五轴大角度切削受力易造成工件倾斜打滑。
