核心材质构成

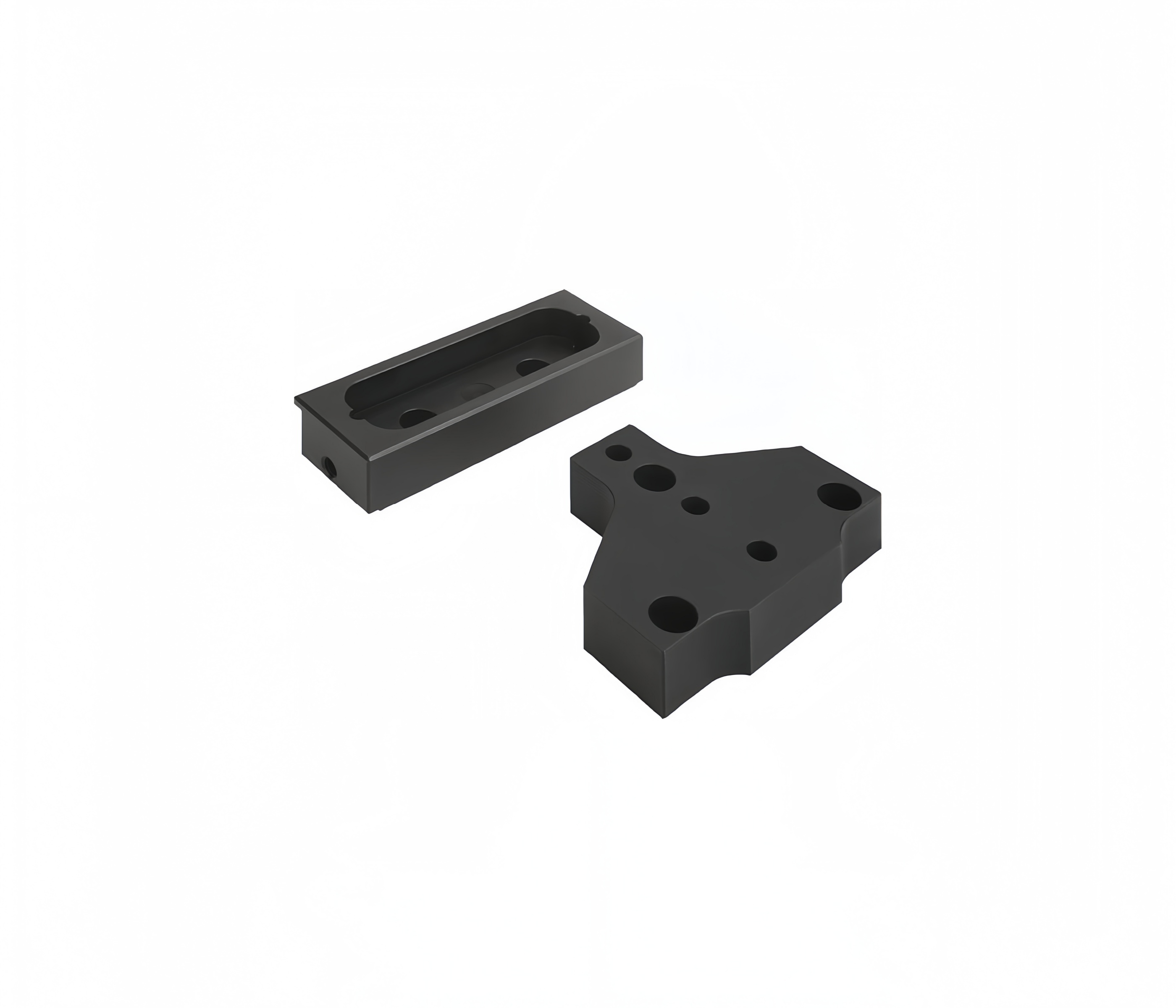

1. 主体：渗碳合金钢，表面发黑氧化防锈处理；配合销、螺栓：调质高强度合金钢。

产品核心特点

1. 模块化叠加，高度自由组合

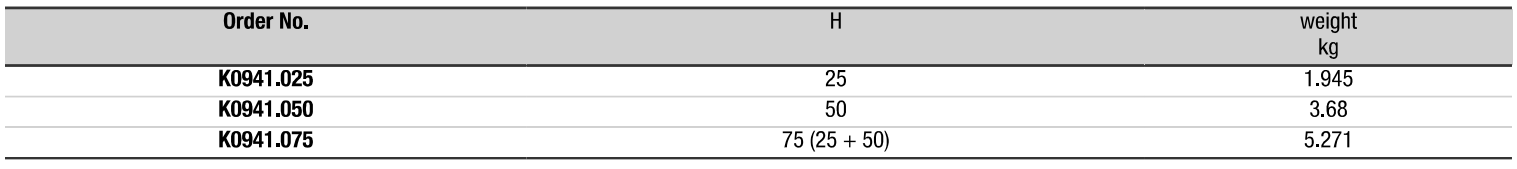

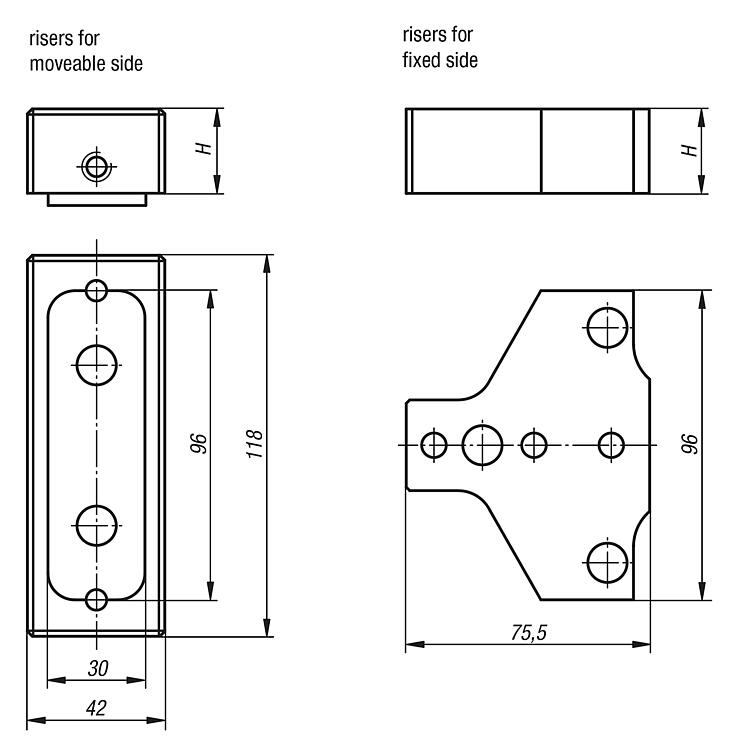

   25/50mm 两种标准单层块，可单独或叠放，最高将五轴夹持高度提升至 250mm，适配各类深型腔、大角度 A/C 轴摆头加工，避免刀柄、主轴撞夹具。
2. 销钉定位 + 螺栓锁紧，重复精度高



   上下贴合面配精密圆柱定位销，多层叠加无偏移，支撑面整体研磨，叠加后平行度≤0.02mm，批量加工尺寸一致性稳定。
3. 一体化成套设计，安装简单



   成对供货，自带固定紧固件，无需额外采购螺丝；拆装仅需松开夹具底座螺栓，嵌入立管板后重新锁紧，1 分钟完成高度切换。
4. 高刚性渗碳钢，抗切削冲击不变形



   渗碳淬火基体，承受 42kN 夹紧力、五轴大侧向切削力不翘曲；发黑表面耐切削液、铁屑腐蚀，长期湿式加工不易生锈。
5. 通用适配全系列 K0939/K0940 夹紧系统



   同时兼容网格板、T 型槽两款夹具，三轴、五轴通用，一套垫高块可切换车间多台设备夹具，降低工装采购成本。
6. 配套 K0942 支撑条，夹持稳定性不衰减



   加高后工件支撑跨度同步加长，保持原厂 8mm 超薄夹持深度，不改变原有形锁夹持逻辑，薄壁件、细长件加工无震刀、打滑。

（一）装夹安装规范

1. 叠加多层立管板时，每层贴合面必须清理铁屑、油污，定位销完全嵌入销孔，禁止销孔残留杂质造成倾斜。
2. 垫高后必须同步更换对应高度 K0942 支撑压条，禁止使用原短支撑条，否则工件悬空支撑不足，切削易位移报废。
3. 锁紧螺栓分两次对角均匀拧紧，单次扭矩不可过大，防止立管板局部应力变形，破坏基准平面度。
4. 多工位并排夹具加高时，预留≥20mm 摆头旋转与排屑间隙，避免五轴加工时夹具互相干涉。
