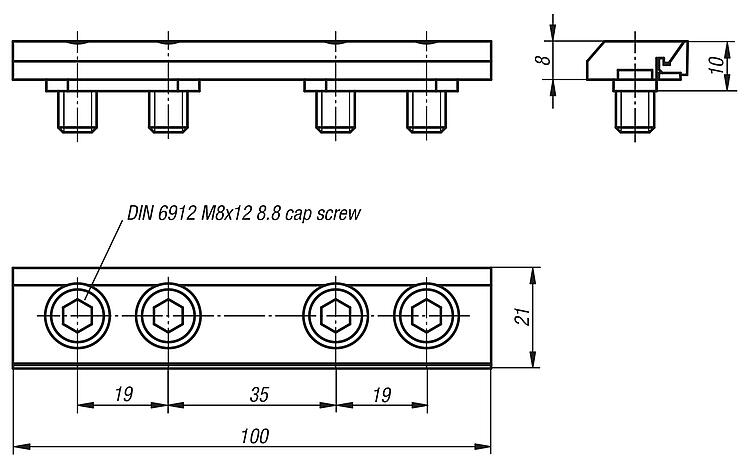

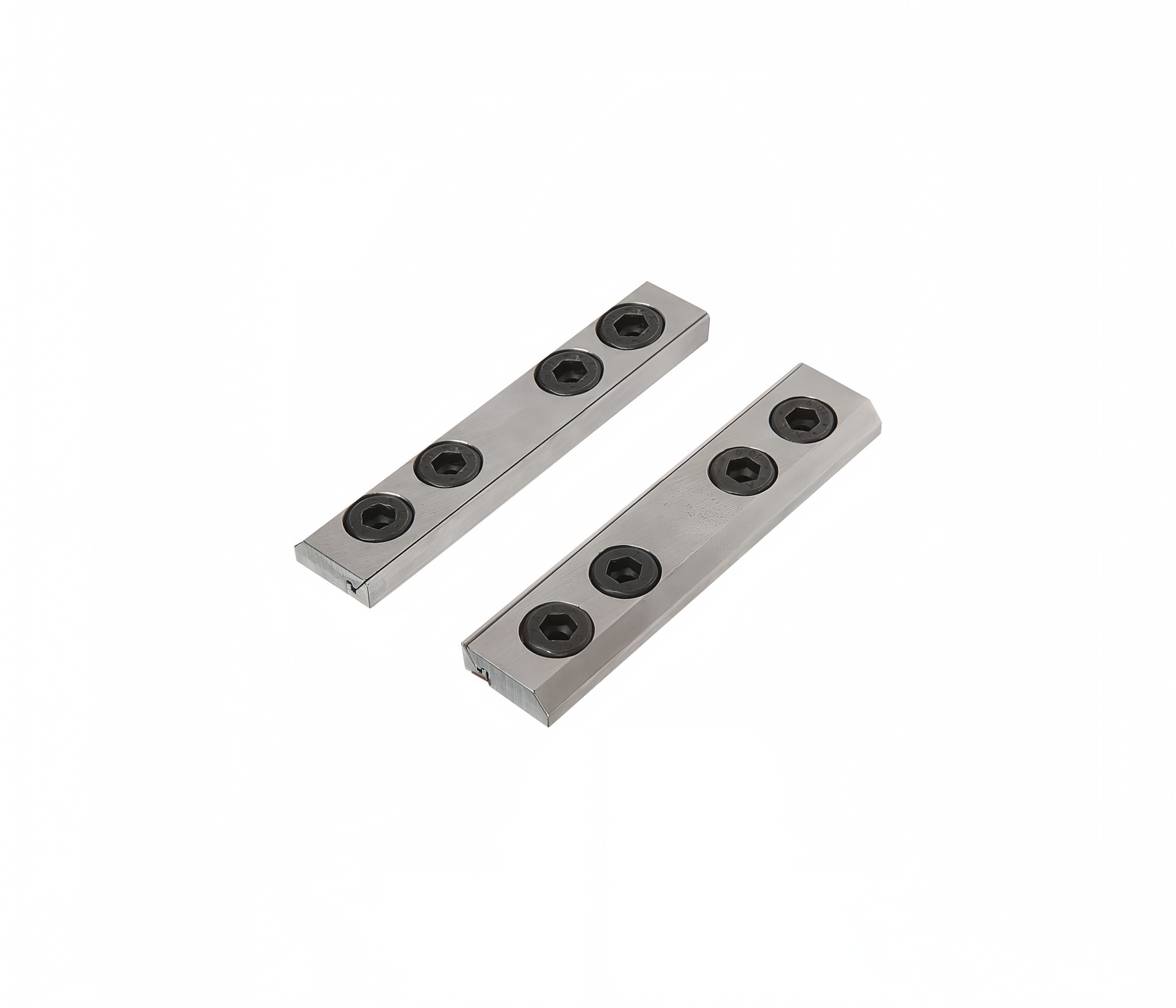

下垂钳 K0953
业俗称：下垂钳、下拉式钳口、防上浮夹持爪
专为 KIPP 全系列夹紧系统（K0939 网格板三轴 / 五轴、K0940 T 型槽三轴 / 五轴）配套，直接替换 K0943 标准钳板、K0944 可加工钳板，安装在 K0942 支撑台阶 Seating ledges 上。
普通平直钳夹持薄壁件、弹性件时，切削侧向力易让工件向上翘起、脱离基准面；K0953 采用内勾下垂斜面结构，夹紧时同时产生径向抱紧力 + 垂直向下下拉分力，强制工件贴紧支撑基准，杜绝工件上浮、翘边、震刀，适配薄壁铝件、薄板、弹性注塑件、薄型腔五轴加工。
整套成对供货，兼容原厂 K0946 环形刃口夹紧销，维持 8mm 标准夹持深度，不破坏五面无干涉加工结构。
专为 KIPP 全系列夹紧系统（K0939 网格板三轴 / 五轴、K0940 T 型槽三轴 / 五轴）配套，直接替换 K0943 标准钳板、K0944 可加工钳板，安装在 K0942 支撑台阶 Seating ledges 上。
普通平直钳夹持薄壁件、弹性件时，切削侧向力易让工件向上翘起、脱离基准面；K0953 采用内勾下垂斜面结构，夹紧时同时产生径向抱紧力 + 垂直向下下拉分力，强制工件贴紧支撑基准，杜绝工件上浮、翘边、震刀，适配薄壁铝件、薄板、弹性注塑件、薄型腔五轴加工。
整套成对供货，兼容原厂 K0946 环形刃口夹紧销，维持 8mm 标准夹持深度，不破坏五面无干涉加工结构。

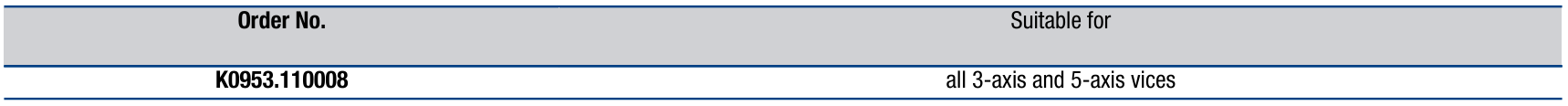

产品参数
产品特点
注意事项
核心材质构成
- 钳体：整体淬火高碳工具钢，HRC54~58，黑色氧化防锈
- 固定螺栓：10.9 级调质合金钢
- 夹持斜面精密研磨，下拉角度固定 12°，均衡下压抱紧力
产品核心特点
- 12° 下垂斜面，双重夹持力防工件上浮
夹紧丝杆收紧时，斜面自动分解出垂直向下拉力，强制工件牢牢贴合 K0942 支撑台阶基准面，薄壁件、薄板铣削不会翘边、腾空，尺寸一致性大幅提升。
- 与标准钳板 100% 互换，无需改动工装
安装尺寸、厚度、销孔位置和 K0943/K0944 完全一致，直接替换即可，5 分钟完成切换，不用拆卸夹具底座、支撑台阶。
- 固定 8mm 超薄夹持深度，五轴无干涉加工不受影响
仅 8mm 包裹夹持高度，工件绝大部分轮廓外露，A/C 轴大角度摆头、深型腔加工无夹具遮挡，一次装夹完成五面工序。
- 淬火高刚性，承受 42kN 五轴大侧向切削力不变形
整体淬火工具钢，加高夹持后力矩放大，下垂爪不易弯曲、斜面不塌陷，细长薄壁件高速铣削无震动、位移。
- 搭配 K0946 刃口销，无夹痕精密夹持
钳板预制标准销孔，压入环形刃口夹紧销实现点接触形锁夹持，无需工件开槽、压印，镜面铝、医疗精密件无压痕。
- 耐磨防腐，适配长期湿式切削环境
黑色氧化表层耐切削液腐蚀，下垂斜面精密研磨，长期批量加工不易磨损、打滑。
（一）装夹安装规范
- 成对使用两片 K0953，禁止单片下垂爪搭配平直 K0943 混用，受力不平衡会导致工件倾斜。
- 螺栓对角分次均匀锁紧，防止钳板单边翘曲，下垂斜面与工件贴合不充分。
- 安装前清理 K0942 支撑台阶贴合面、销孔铁屑油污，保证基准无间隙。
（二）日常维护与寿命防护
- 每日清理下垂斜面、销孔内铁屑，喷涂防锈切削油，防止铁屑堆积卡死、锈蚀斜面。
- 禁止焊接、火焰打磨 K0953，高温会使淬火层退火，丧失下拉刚性与耐磨度。
- 若下垂斜面出现明显磨损、崩边，整套成对更换，单侧磨损会下压受力不均。
- 长期闲置时拆卸 K0946 夹紧销单独油封存放，钳体涂抹防锈油收纳。
